Vi mạch của tiết chế xe ô tô: Vai trò và nguyên lý hoạt động

Trong hệ thống điện phức tạp của một chiếc xe ô tô hiện đại, vi mạch của tiết chế xe ô tô đóng vai trò cực kỳ quan trọng, đảm bảo nguồn điện ổn định và an toàn cho toàn bộ phương tiện. Tiết chế, hay bộ điều áp máy phát, là một linh kiện thiết yếu, có nhiệm vụ điều chỉnh điện áp đầu ra từ máy phát điện (dynamo/alternator) luôn ở mức thích hợp, thường là 13.8V đến 14.8V, bất kể tốc độ động cơ hay tải điện năng tiêu thụ. Nếu không có vi mạch của tiết chế xe ô tô, điện áp sẽ dao động mạnh, gây hư hỏng nghiêm trọng cho ắc quy và các thiết bị điện tử nhạy cảm khác trên xe. Bài viết này sẽ đi sâu phân tích vai trò, cấu tạo, nguyên lý hoạt động và tầm quan trọng của thành phần nhỏ bé nhưng có võ này.

Vai trò cốt lõi của vi mạch trong tiết chế xe ô tô

Vi mạch của tiết chế xe ô tô là “bộ não” điều khiển chính của toàn bộ hệ thống điều chỉnh điện áp. Chức năng cốt lõi của nó là theo dõi liên tục điện áp đầu ra từ máy phát điện và điều chỉnh dòng điện kích từ đi vào cuộn rotor của máy phát. Khi điện áp có xu hướng tăng cao do tốc độ động cơ tăng, vi mạch sẽ giảm dòng kích từ, làm giảm từ trường và hạ điện áp. Ngược lại, khi điện áp giảm (do tải tiêu thụ lớn hoặc tốc độ động cơ thấp), vi mạch sẽ tăng dòng kích từ để duy trì điện áp ổn định. Điều này đảm bảo rằng ắc quy luôn được sạc đúng cách và các thiết bị điện tử trên xe nhận được nguồn điện ổn định, tránh tình trạng quá áp gây cháy hỏng hoặc thiếu áp dẫn đến hoạt động không hiệu quả. Sự chính xác và tốc độ phản hồi của vi mạch là yếu tố then chốt quyết định hiệu suất của hệ thống điện ô tô.

Cấu tạo cơ bản của tiết chế và vị trí vi mạch

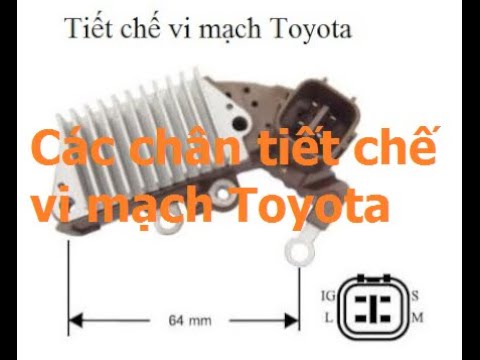

Tiết chế xe ô tô, hay còn gọi là bộ điều chỉnh điện áp (voltage regulator), thường là một khối nhỏ gọn tích hợp bên trong máy phát điện hoặc đôi khi là một bộ phận riêng biệt gắn ngoài. Cấu tạo cơ bản của một bộ tiết chế bao gồm các thành phần chính sau:

• Vi mạch điều khiển (IC – Integrated Circuit): Đây là trung tâm xử lý, chứa hàng ngàn đến hàng triệu transistor và các linh kiện điện tử khác trên một tấm silicon nhỏ. Vi mạch này thực hiện các thuật toán phức tạp để điều chỉnh điện áp.
• Transistor công suất (Power Transistor): Hoạt động như một công tắc điện tử, điều khiển dòng điện đi vào cuộn dây kích từ của máy phát. Vi mạch điều khiển sẽ gửi tín hiệu đến transistor này.
• Điốt (Diode): Dùng để chỉnh lưu dòng điện xoay chiều từ máy phát thành dòng một chiều.
• Điện trở và tụ điện: Các linh kiện thụ động này giúp ổn định tín hiệu và lọc nhiễu.
• Bộ phận cảm biến (Sensor): Một số tiết chế hiện đại có thêm cảm biến nhiệt độ để điều chỉnh điện áp sạc ắc quy phù hợp với nhiệt độ môi trường, hoặc cảm biến dòng điện để theo dõi tải.

Vi mạch của tiết chế xe ô tô được hàn chặt trên một bảng mạch in (PCB) bên trong vỏ của tiết chế. Vị trí này giúp nó tiếp xúc gần với các thành phần điện tử khác, tối ưu hóa đường truyền tín hiệu và giảm thiểu nhiễu. Kích thước nhỏ gọn của vi mạch cho phép toàn bộ tiết chế có thể được tích hợp gọn gàng, thậm chí nằm trực tiếp bên trong máy phát điện.

<>Xem Thêm Bài Viết:<>

• Top Địa Chỉ Lắp Đặt Đèn Xe Ô Tô Cầu Diễn Uy Tín & Chuyên Nghiệp
• Minecraft Mod Xe Ô Tô Và Máy Bay: Hướng Dẫn Chi Tiết
• Báo giá két nước xe ô tô Hyundai HD72: Thông tin chi tiết
• Tiêu chuẩn đánh giá độ mòn lốp xe ô tô chính xác
• Thủ tục cho tặng xe ô tô: Hướng dẫn chi tiết từ A-Z

Các loại vi mạch phổ biến trong tiết chế xe ô tô

Thị trường linh kiện ô tô hiện nay có nhiều loại vi mạch được sử dụng trong tiết chế, mỗi loại có những đặc điểm và chức năng riêng biệt, nhưng mục tiêu chung là tối ưu hóa việc điều chỉnh điện áp. Các loại phổ biến bao gồm:

Vi mạch điều khiển điện áp (Voltage Regulator IC)

Đây là loại vi mạch của tiết chế xe ô tô cơ bản và quan trọng nhất. Chức năng chính của nó là so sánh điện áp đầu ra thực tế của máy phát với một điện áp tham chiếu được đặt trước. Dựa trên sự chênh lệch này, vi mạch sẽ điều chỉnh chu kỳ làm việc (duty cycle) của transistor công suất để tăng hoặc giảm dòng điện kích từ. Các thuật toán điều khiển bên trong vi mạch giúp phản ứng nhanh chóng với sự thay đổi của tốc độ động cơ và tải điện, duy trì điện áp ổn định trong mọi điều kiện vận hành. Một số vi mạch tiên tiến còn có khả năng điều chỉnh điện áp theo thuật toán phức tạp hơn, ví dụ như sạc ắc quy đa giai đoạn để kéo dài tuổi thọ ắc quy.

Vi mạch bảo vệ quá dòng, quá áp và quá nhiệt

Ngoài chức năng điều chỉnh điện áp, nhiều vi mạch của tiết chế xe ô tô hiện đại còn tích hợp các mạch bảo vệ. Mạch bảo vệ quá áp sẽ ngắt hoặc giảm mạnh dòng kích từ nếu điện áp vượt quá ngưỡng an toàn, ngăn chặn hư hỏng các thiết bị điện tử. Mạch bảo vệ quá dòng sẽ giới hạn dòng điện khi có sự cố ngắn mạch hoặc quá tải. Bảo vệ quá nhiệt là cần thiết vì các linh kiện điện tử, đặc biệt là transistor công suất và chính vi mạch, có thể nóng lên đáng kể trong quá trình hoạt động. Nếu nhiệt độ vượt quá giới hạn cho phép, vi mạch sẽ tự động giảm công suất hoặc ngắt để tránh bị hỏng vĩnh viễn. Những tính năng bảo vệ này không chỉ nâng cao độ bền của tiết chế mà còn bảo vệ toàn bộ hệ thống điện của xe.

Vi mạch giao tiếp (LIN/CAN bus)

Với sự phát triển của công nghệ ô tô, nhiều xe đời mới sử dụng hệ thống giao tiếp mạng như LIN bus (Local Interconnect Network) hoặc CAN bus (Controller Area Network) để các bộ phận điện tử có thể trao đổi dữ liệu với nhau. Trong những hệ thống này, vi mạch của tiết chế xe ô tô không chỉ đơn thuần là bộ điều áp độc lập mà còn là một phần của mạng lưới thông tin. Vi mạch giao tiếp cho phép tiết chế gửi thông tin về trạng thái hoạt động (như điện áp, dòng điện, nhiệt độ) đến Bộ Điều Khiển Động Cơ (ECM) hoặc các bộ điều khiển khác. Ngược lại, ECM cũng có thể gửi lệnh điều khiển đến tiết chế, ví dụ như yêu cầu điều chỉnh điện áp sạc theo các chế độ vận hành cụ thể của xe hoặc dựa trên tình trạng của ắc quy. Điều này giúp hệ thống điện hoạt động thông minh và hiệu quả hơn, tối ưu hóa hiệu suất nhiên liệu và tuổi thọ linh kiện.

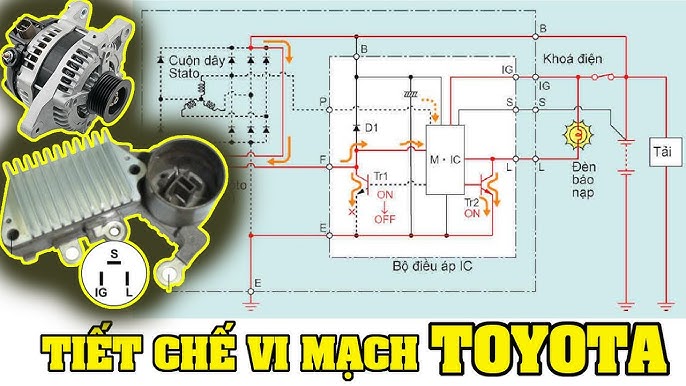

Nguyên lý hoạt động chi tiết của vi mạch điều khiển điện áp

Nguyên lý hoạt động của vi mạch của tiết chế xe ô tô dựa trên vòng lặp điều khiển phản hồi (feedback control loop). Quá trình này diễn ra liên tục và rất nhanh chóng:

1. Cảm biến điện áp: Vi mạch liên tục đo điện áp đầu ra của máy phát điện thông qua một đường dây phản hồi. Điện áp này được chuyển đổi thành tín hiệu số hoặc analog mà vi mạch có thể xử lý.
2. So sánh với điện áp tham chiếu: Bên trong vi mạch có một bộ phận tạo ra điện áp tham chiếu (reference voltage) rất ổn định, thường là 14.4V hoặc 14.2V tùy thuộc vào nhà sản xuất và loại ắc quy. Điện áp đo được từ máy phát sẽ được so sánh với điện áp tham chiếu này.
3. Tính toán độ lệch: Nếu điện áp đầu ra cao hơn điện áp tham chiếu, vi mạch nhận biết cần phải giảm điện áp. Ngược lại, nếu điện áp thấp hơn, vi mạch cần tăng điện áp.
4. Điều khiển dòng kích từ: Dựa trên độ lệch, vi mạch sẽ điều chỉnh tín hiệu điều khiển gửi đến transistor công suất. Transistor này hoạt động như một công tắc đóng/mở nhanh chóng (Pulse Width Modulation – PWM) để điều chỉnh lượng dòng điện đi qua cuộn dây kích từ của rotor máy phát.
   • Khi cần giảm điện áp, vi mạch sẽ giảm “thời gian bật” (on-time) của transistor, làm giảm dòng kích từ và suy yếu từ trường, từ đó giảm điện áp đầu ra.
   • Khi cần tăng điện áp, vi mạch sẽ tăng “thời gian bật” của transistor, tăng dòng kích từ, tăng từ trường và tăng điện áp đầu ra.
5. Phản hồi liên tục: Quá trình này lặp đi lặp lại hàng nghìn lần mỗi giây, đảm bảo điện áp đầu ra luôn được giữ ở mức ổn định trong dải cho phép. Khả năng phản ứng nhanh của vi mạch của tiết chế xe ô tô là yếu tố then chốt để duy trì sự ổn định này, ngay cả khi tải điện thay đổi đột ngột (ví dụ, bật đèn pha, điều hòa không khí).

Tầm quan trọng của vi mạch đối với hiệu suất và tuổi thọ xe

Vi mạch của tiết chế xe ô tô không chỉ là một bộ phận đơn thuần mà là trái tim của hệ thống sạc, ảnh hưởng trực tiếp đến hiệu suất tổng thể và tuổi thọ của xe.

Bảo vệ hệ thống điện

Trong một chiếc xe hiện đại, có hàng trăm cảm biến, bộ điều khiển và thiết bị điện tử nhạy cảm. Chúng đều yêu cầu một nguồn điện ổn định để hoạt động chính xác. Sự biến động điện áp, dù là quá áp hay thiếu áp, đều có thể gây hư hỏng nghiêm trọng cho các linh kiện này. Ví dụ, quá áp có thể làm cháy bóng đèn, làm hỏng các mạch điều khiển ABS, túi khí, hoặc hệ thống giải trí. Thiếu áp có thể khiến xe khó khởi động, đèn mờ, các hệ thống điện tử hoạt động chập chờn hoặc không chính xác. Vi mạch trong tiết chế đảm bảo rằng nguồn điện luôn nằm trong giới hạn an toàn, bảo vệ toàn bộ hệ thống điện của xe.

Tối ưu hóa sạc ắc quy

Ắc quy là trái tim của hệ thống điện, và việc sạc đúng cách là tối quan trọng để kéo dài tuổi thọ của nó. Vi mạch của tiết chế xe ô tô điều chỉnh điện áp sạc phù hợp với trạng thái của ắc quy và nhiệt độ môi trường. Sạc quá mức (overcharging) sẽ làm sôi dung dịch điện phân, gây hư hỏng các bản cực và giảm tuổi thọ ắc quy đáng kể. Sạc không đủ (undercharging) sẽ khiến ắc quy nhanh chóng bị sulfat hóa, giảm dung lượng và khả năng khởi động. Vi mạch đảm bảo ắc quy được sạc đủ và không bị quá tải, tối ưu hóa hiệu suất và tuổi thọ. Theo các chuyên gia về ắc quy, việc duy trì điện áp sạc ổn định trong khoảng 13.8V – 14.8V là cực kỳ quan trọng đối với hầu hết các loại ắc quy axit-chì thông thường trên ô tô.

Đảm bảo hoạt động ổn định của các thiết bị điện tử

Từ hệ thống đèn chiếu sáng, điều hòa không khí, đến hệ thống thông tin giải trí, tất cả đều cần điện áp ổn định để hoạt động trơn tru. Một vi mạch của tiết chế xe ô tô hoạt động không hiệu quả có thể dẫn đến hiện tượng đèn nhấp nháy, màn hình hiển thị chập chờn, hoặc các hệ thống điện tử khác hoạt động không ổn định. Điều này không chỉ gây khó chịu mà còn ảnh hưởng đến sự an toàn khi lái xe.

Dấu hiệu nhận biết vi mạch tiết chế hỏng hóc và cách kiểm tra ban đầu

Việc nhận biết sớm các dấu hiệu hỏng hóc của tiết chế, đặc biệt là vi mạch bên trong, có thể giúp bạn tránh được những hư hỏng lớn hơn cho hệ thống điện.

• Đèn báo ắc quy trên bảng táp-lô sáng: Đây là dấu hiệu phổ biến nhất. Đèn này thường báo hiệu có vấn đề với hệ thống sạc, có thể là máy phát, dây dẫn, hoặc tiết chế.
• Ắc quy yếu hoặc chết thường xuyên: Nếu ắc quy của bạn nhanh hết điện dù đã được sạc đầy, hoặc xe khó khởi động, có thể là do tiết chế không sạc đủ điện cho ắc quy.
• Ắc quy bị sạc quá mức: Các dấu hiệu bao gồm có mùi trứng thối (do khí sulfuric thoát ra), ắc quy nóng bất thường, hoặc dung dịch điện phân bị sôi. Đây là tình trạng nguy hiểm, cần được kiểm tra ngay.
• Đèn pha quá sáng hoặc mờ bất thường: Điện áp không ổn định có thể khiến đèn pha sáng rực rồi lại mờ đi, hoặc thậm chí cháy bóng do quá áp.
• Các thiết bị điện tử khác hoạt động bất thường: Radio, màn hình, cửa sổ điện, hoặc các hệ thống điều khiển khác có thể chập chờn hoặc ngừng hoạt động.

Để kiểm tra ban đầu, bạn có thể dùng vôn kế đo điện áp tại các cực của ắc quy khi xe đang nổ máy. Điện áp lý tưởng nên nằm trong khoảng 13.8V đến 14.8V. Nếu điện áp thấp hơn 13.5V hoặc cao hơn 15V, tiết chế có thể đã gặp vấn đề. Tuy nhiên, việc chẩn đoán chính xác đòi hỏi dụng cụ chuyên dụng và kiến thức chuyên môn.

Lựa chọn và thay thế vi mạch tiết chế

Khi vi mạch của tiết chế xe ô tô bị hỏng, thông thường người thợ sẽ thay thế toàn bộ cụm tiết chế thay vì chỉ riêng vi mạch, bởi vì vi mạch thường được hàn tích hợp và việc thay thế riêng lẻ đòi hỏi kỹ năng cao và linh kiện chính xác.

Linh kiện chính hãng và tương thích

Việc lựa chọn tiết chế thay thế rất quan trọng. Nên ưu tiên linh kiện chính hãng hoặc hàng OEM (Original Equipment Manufacturer) chất lượng cao. Các sản phẩm giá rẻ, không rõ nguồn gốc có thể có vi mạch kém chất lượng, dẫn đến hoạt động không ổn định hoặc tuổi thọ ngắn. Hãy đảm bảo tiết chế mới tương thích hoàn toàn với đời xe và loại máy phát điện của bạn.

Quy trình thay thế

Thay thế tiết chế thường bao gồm các bước: ngắt kết nối ắc quy, tháo máy phát điện (nếu tiết chế tích hợp bên trong), tháo tiết chế cũ, lắp tiết chế mới, và lắp lại các bộ phận. Sau khi thay thế, cần kiểm tra lại điện áp sạc để đảm bảo hệ thống hoạt động bình thường. Đây là công việc yêu cầu kiến thức kỹ thuật và dụng cụ chuyên dụng, nên tốt nhất hãy để các chuyên gia tại các trung tâm bảo dưỡng ô tô như baba.com.vn thực hiện để đảm bảo an toàn và hiệu quả.

Tiến bộ công nghệ trong vi mạch tiết chế hiện đại

Ngành công nghiệp ô tô không ngừng phát triển, và vi mạch của tiết chế xe ô tô cũng không nằm ngoài xu hướng này.

• Vi mạch thông minh, tích hợp nhiều chức năng: Các vi mạch hiện đại ngày càng tích hợp nhiều chức năng hơn trong một con chip nhỏ bé. Chúng có thể bao gồm các bộ chuyển đổi analog-to-digital (ADC), bộ vi điều khiển (microcontroller), và thậm chí cả bộ nhớ để lưu trữ các thuật toán phức tạp. Điều này cho phép tiết chế không chỉ điều chỉnh điện áp mà còn quản lý năng lượng thông minh hơn, giao tiếp với các hệ thống khác trên xe và tự chẩn đoán lỗi.
• Vai trò trong xe hybrid/EV: Trong xe điện (EV) và xe hybrid, vi mạch của tiết chế xe ô tô có vai trò còn quan trọng hơn. Chúng không chỉ điều chỉnh điện áp cho ắc quy 12V truyền thống mà còn liên quan đến việc quản lý năng lượng từ bộ pin cao áp chính và các hệ thống phục hồi năng lượng phanh. Sự chính xác và hiệu suất của vi mạch trong các loại xe này là yếu tố then chốt cho hiệu quả năng lượng và quãng đường đi được.

Tầm nhìn tương lai của vi mạch trong hệ thống điện ô tô

Trong tương lai, vai trò của vi mạch của tiết chế xe ô tô sẽ tiếp tục được mở rộng. Với sự phát triển của xe tự hành, xe điện và các hệ thống kết nối thông minh, nhu cầu về một hệ thống điện ổn định, hiệu quả và đáng tin cậy sẽ ngày càng cao. Vi mạch sẽ không chỉ đơn thuần là bộ điều áp mà còn là một phần của hệ thống quản lý năng lượng toàn diện trên xe, có khả năng học hỏi, thích nghi và giao tiếp phức tạp hơn. Chúng sẽ đóng góp vào việc tối ưu hóa hiệu suất nhiên liệu, giảm lượng khí thải và nâng cao trải nghiệm người dùng thông qua việc cung cấp năng lượng ổn định cho mọi hệ thống từ động cơ đến giải trí.

Vi mạch của tiết chế xe ô tô, dù nhỏ bé, nhưng lại là một trong những thành phần cốt yếu nhất đảm bảo hoạt động trơn tru và an toàn của hệ thống điện trên xe. Việc hiểu rõ về vai trò, nguyên lý hoạt động và các dấu hiệu hỏng hóc của vi mạch của tiết chế xe ô tô

dấu hiệu máy tính casio hết pin, prp 085 driver, người sáng chế ra máy tính, thu mua may in

sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và sửa chữa, góp phần kéo dài tuổi thọ của xe và đảm bảo an toàn trên mọi hành trình.
