Trục truyền xe ô tô: Cấu tạo, chức năng và vai trò

Trục truyền xe ô tô là một bộ phận cơ khí cốt lõi trong hệ thống truyền lực, đảm nhiệm vai trò then chốt trong việc chuyển giao momen xoắn từ hộp số hoặc hộp phân phối đến các cầu chủ động của xe. Sự vận hành ổn định và hiệu quả của trục truyền xe ô tô quyết định trực tiếp đến khả năng di chuyển, độ an toàn và hiệu suất chung của phương tiện. Bài viết này sẽ đi sâu vào cấu tạo, chức năng, nguyên lý hoạt động cũng như các dấu hiệu hư hỏng và phương pháp bảo dưỡng bộ phận quan trọng này, mang đến cái nhìn toàn diện cho những ai quan tâm đến cơ chế vận hành của xe ô tô.

Trục truyền xe ô tô là gì?

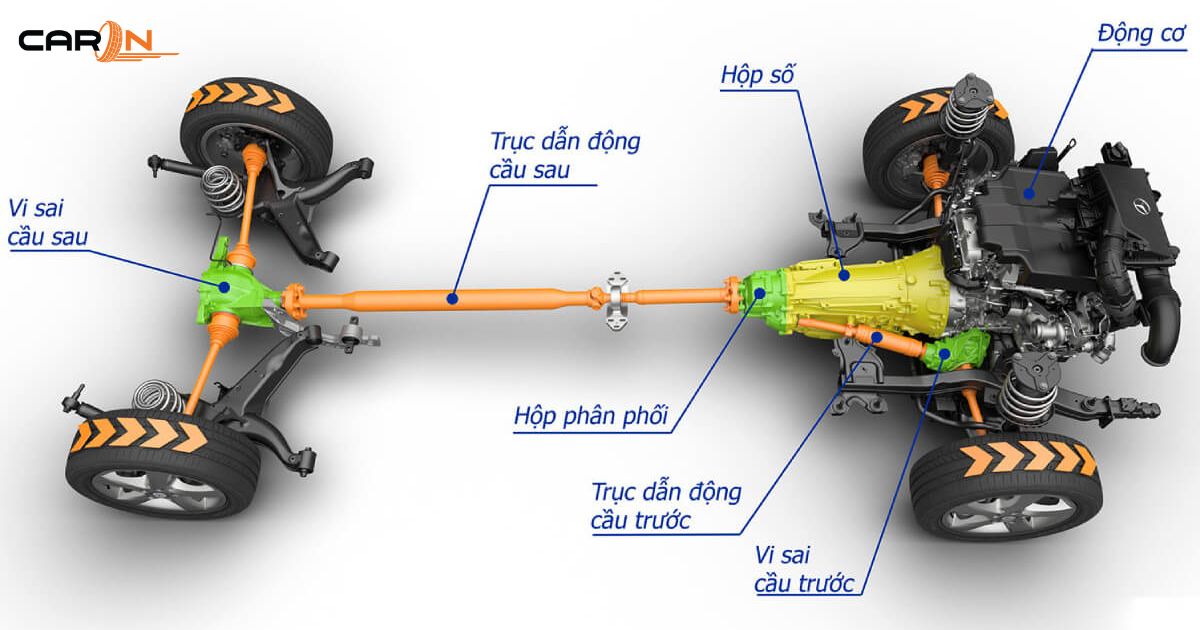

Trục truyền xe ô tô, hay còn gọi là trục các đăng (driveshaft/propeller shaft), là một bộ phận chịu trách nhiệm truyền tải công suất từ động cơ và hộp số đến bộ vi sai, từ đó phân phối lực kéo tới các bánh xe. Trong các xe dẫn động cầu sau hoặc xe dẫn động bốn bánh, trục truyền đóng vai trò không thể thiếu, kết nối các bộ phận truyền động nằm ở các vị trí khác nhau trong khung xe. Thiết kế của trục truyền cho phép nó truyền tải momen xoắn một cách hiệu quả ngay cả khi có sự thay đổi góc độ giữa các bộ phận, điều này là cực kỳ quan trọng do sự di chuyển và biến dạng của hệ thống treo trong quá trình vận hành.

Cấu tạo cơ bản của trục truyền xe ô tô

Cấu tạo của trục truyền xe ô tô được thiết kế để chịu được lực xoắn và tải trọng lớn, đồng thời linh hoạt thích ứng với sự thay đổi vị trí của các bộ phận liên quan. Một trục truyền điển hình thường bao gồm các thành phần chính sau:

Thân trục

Thân trục là bộ phận chính của trục truyền, thường có dạng ống rỗng làm từ thép hợp kim hoặc sợi carbon để đảm bảo độ bền cao mà vẫn giữ được trọng lượng tối ưu. Thiết kế ống rỗng giúp giảm quán tính quay, tăng khả năng chịu xoắn và hạn chế rung động. Thân trục phải được cân bằng động chính xác để tránh rung lắc ở tốc độ cao, gây ảnh hưởng đến sự ổn định của xe và tuổi thọ các chi tiết khác. Vật liệu và độ dày của thân trục được lựa chọn cẩn thận để phù hợp với công suất động cơ và loại xe cụ thể.

<>Xem Thêm Bài Viết:<>

Khớp các đăng (Cardan Joint)

Khớp các đăng là trái tim của trục truyền, cho phép truyền momen xoắn liên tục giữa hai trục không đồng trục hoặc có góc độ thay đổi trong quá trình vận hành. Có hai loại khớp các đăng phổ biến:

Khớp các đăng chữ thập (Universal Joint – U-Joint): Đây là loại phổ biến nhất, bao gồm hai ngõng trục hình chữ U được nối với nhau bằng một chữ thập có các bạc đạn kim. Khớp chữ thập cho phép truyền momen xoắn hiệu quả khi góc giữa hai trục không quá lớn. Tuy nhiên, khi góc truyền quá lớn, khớp chữ thập có thể gây ra hiện tượng tốc độ quay không đều, dẫn đến rung động.
Khớp các đăng đồng tốc (Constant Velocity Joint – CV Joint): Thường được sử dụng ở các xe dẫn động cầu trước hoặc tại các vị trí cần truyền momen xoắn ở góc lớn mà không gây ra biến thiên tốc độ. Khớp CV đảm bảo tốc độ quay đầu ra luôn bằng tốc độ quay đầu vào, loại bỏ rung động và tiếng ồn. Các loại khớp CV phổ biến bao gồm khớp bi (Rzeppa) và khớp ba bi (Tripod).

Mỗi trục truyền thường có ít nhất hai khớp các đăng, một ở phía hộp số và một ở phía cầu chủ động, để bù đắp cho sự thay đổi về chiều dài và góc độ của trục khi xe di chuyển qua các địa hình khác nhau hoặc khi hệ thống treo hoạt động.

Gối đỡ trung gian và vòng bi

Trong trường hợp trục truyền có chiều dài lớn (ví dụ như trên xe tải hoặc một số dòng xe du lịch cỡ lớn), nó có thể được chia thành hai hoặc nhiều đoạn và nối với nhau bằng các gối đỡ trung gian. Gối đỡ trung gian có chức năng nâng đỡ trục, giảm thiểu độ võng và rung động, đảm bảo trục truyền hoạt động ổn định. Gối đỡ này thường được gắn vào khung xe thông qua một vòng bi và lớp cao su giảm chấn, giúp cách ly rung động và tiếng ồn truyền vào khoang lái. Vòng bi trong gối đỡ trung gian phải chịu tải trọng lớn và hoạt động liên tục, do đó yêu cầu độ bền và khả năng bôi trơn tốt.

Chức năng và nguyên lý hoạt động của trục truyền xe ô tô

Chức năng chính của trục truyền xe ô tô là truyền tải momen xoắn từ hộp số (hoặc hộp phân phối trong xe 4WD) đến bộ vi sai của cầu chủ động. Đây là một nhiệm vụ quan trọng để đảm bảo lực kéo được truyền đến bánh xe, giúp xe di chuyển.

Nguyên lý hoạt động của trục truyền khá trực tiếp: khi động cơ sản sinh công suất và truyền qua hộp số, momen xoắn được điều chỉnh và truyền đến trục truyền. Trục truyền sau đó quay, thông qua các khớp các đăng, truyền momen xoắn này đến bộ vi sai. Bộ vi sai tiếp tục phân phối momen xoắn đến các bánh xe chủ động, cho phép chúng quay và đẩy xe đi.

Điểm đặc biệt trong nguyên lý hoạt động của trục truyền là khả năng truyền lực qua một góc. Khi xe di chuyển trên đường gồ ghề, hệ thống treo sẽ hoạt động, làm thay đổi khoảng cách và góc giữa hộp số và cầu xe. Các khớp các đăng trên trục truyền giúp điều chỉnh linh hoạt theo những thay đổi này, đảm bảo việc truyền momen xoắn diễn ra liên tục và mượt mà mà không làm kẹt hoặc gãy trục. Khớp các đăng chữ thập cho phép thay đổi góc, trong khi khớp các đăng đồng tốc giữ nguyên tốc độ quay ở cả hai phía của khớp, giảm rung động và tăng hiệu quả truyền lực.

Các loại trục truyền phổ biến trên xe ô tô

Trên thị trường ô tô hiện nay, có nhiều biến thể của trục truyền xe ô tô được sử dụng tùy thuộc vào thiết kế hệ thống truyền động và loại xe:

Trục truyền một đoạn: Đây là loại đơn giản nhất, thường được dùng cho các xe có khoảng cách ngắn giữa hộp số và cầu xe. Toàn bộ trục là một khối liền mạch, chỉ có khớp các đăng ở hai đầu.

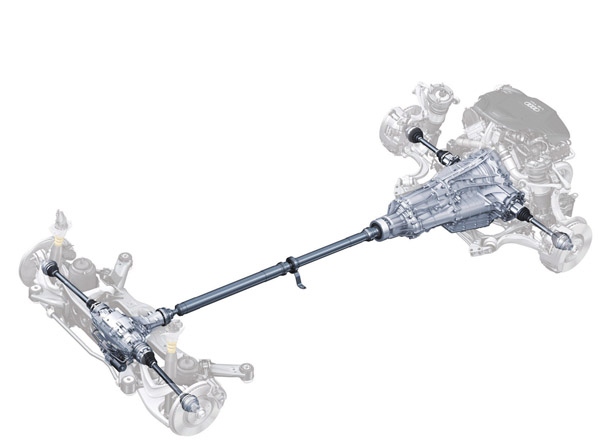

Trục truyền hai đoạn (hoặc nhiều hơn): Được sử dụng cho các xe có chiều dài cơ sở lớn, giúp giảm thiểu độ võng và rung động của trục. Các đoạn trục được nối với nhau qua các gối đỡ trung gian, giúp phân tán tải trọng và cải thiện sự ổn định.
Trục truyền dùng khớp các đăng chữ thập: Phổ biến trên các xe dẫn động cầu sau truyền thống và xe bán tải. Chúng đơn giản, bền bỉ và dễ bảo dưỡng.
Trục truyền dùng khớp đồng tốc (CV Joint): Chủ yếu được tìm thấy trên các xe dẫn động cầu trước, nơi yêu cầu khả năng truyền lực ở góc lớn mà không gây biến thiên tốc độ. Ngoài ra, chúng cũng được sử dụng ở các bánh xe trên xe dẫn động 4 bánh toàn thời gian để truyền lực từ vi sai đến bánh xe.
Trục truyền hợp kim thép: Loại phổ biến nhất do độ bền cao và chi phí sản xuất hợp lý.
Trục truyền sợi carbon: Nhẹ hơn và có khả năng hấp thụ rung động tốt hơn thép, thường được dùng trên các xe hiệu suất cao để giảm trọng lượng không tải và cải thiện phản ứng truyền lực.

Sự lựa chọn loại trục truyền xe ô tô phù hợp phụ thuộc vào nhiều yếu tố như loại động cơ, hệ thống truyền động (cầu trước, cầu sau, 4 bánh), tải trọng xe và mục đích sử dụng.

Dấu hiệu hư hỏng thường gặp ở trục truyền xe ô tô và cách nhận biết

Nhận biết sớm các dấu hiệu hư hỏng của trục truyền xe ô tô là vô cùng quan trọng để tránh những sự cố nghiêm trọng và đảm bảo an toàn khi lái xe. Dưới đây là những dấu hiệu phổ biến mà người lái xe cần lưu ý:

Tiếng ồn bất thường: Đây là dấu hiệu dễ nhận biết nhất. Tiếng lạch cạch, gõ hoặc rít phát ra từ gầm xe, đặc biệt khi xe bắt đầu di chuyển, tăng tốc, hoặc khi vào số. Âm thanh này thường cho thấy các khớp các đăng (khớp chữ thập hoặc CV) đang bị mòn, khô dầu, hoặc có bạc đạn bị hỏng. Tiếng rít liên tục có thể là do gối đỡ trung gian bị mòn.
Rung lắc: Cảm giác rung lắc bất thường truyền lên sàn xe, vô lăng, hoặc ghế ngồi, đặc biệt ở một dải tốc độ nhất định (ví dụ: 60-80 km/h) hoặc khi tăng tốc. Rung lắc có thể do trục truyền bị mất cân bằng động (do va đập, cong vênh), các khớp các đăng bị hỏng nặng, hoặc gối đỡ trung gian bị hỏng. Rung lắc không chỉ gây khó chịu mà còn có thể làm hỏng các bộ phận khác của hệ thống truyền động.
Rò rỉ dầu mỡ: Trên các khớp CV, có các bọc cao su (boot) chứa mỡ bôi trơn. Nếu bọc cao su này bị rách, mỡ sẽ rò rỉ ra ngoài và bụi bẩn, nước có thể xâm nhập vào bên trong, gây mòn nhanh chóng các bi và khớp. Dấu hiệu này thường dễ dàng quan sát khi kiểm tra gầm xe.
Khó khăn khi vào số (đặc biệt số lùi): Trong một số trường hợp hiếm gặp, trục truyền bị kẹt hoặc quá lỏng do các khớp mòn có thể ảnh hưởng gián tiếp đến khả năng vào số, gây ra cảm giác giật cục hoặc khó khăn khi chuyển số.

Khi nhận thấy bất kỳ dấu hiệu nào kể trên, việc đưa xe đến gara để kiểm tra và sửa chữa kịp thời là điều cần thiết để đảm bảo an toàn và kéo dài tuổi thọ của xe. Bạn có thể tìm kiếm thêm thông tin và phụ tùng chất lượng cao tại baba.com.vn.

Bảo dưỡng và kéo dài tuổi thọ trục truyền xe ô tô

Bảo dưỡng định kỳ và đúng cách là chìa khóa để kéo dài tuổi thọ của trục truyền xe ô tô và đảm bảo hệ thống truyền lực hoạt động hiệu quả.

Kiểm tra định kỳ: Trong mỗi lần bảo dưỡng xe, hãy yêu cầu kỹ thuật viên kiểm tra tình trạng của trục truyền, đặc biệt là các khớp các đăng (khớp chữ thập và khớp CV), bọc cao su che bụi và gối đỡ trung gian. Tìm kiếm các dấu hiệu rách, nứt trên bọc cao su, sự lỏng lẻo của các khớp, hoặc tiếng kêu bất thường khi quay trục bằng tay.
Bôi trơn: Đối với các khớp các đăng chữ thập có núm mỡ (grease fitting), việc bôi trơn định kỳ bằng mỡ chuyên dụng là cực kỳ quan trọng. Mỡ giúp giảm ma sát, chống gỉ sét và kéo dài tuổi thọ của bạc đạn. Tuy nhiên, nhiều khớp hiện đại được thiết kế kín (sealed) và không cần bôi trơn.
Thay thế khi cần thiết: Nếu phát hiện các khớp các đăng bị mòn quá mức, bọc cao su bị rách, hoặc gối đỡ trung gian bị hỏng, cần thay thế ngay lập tức. Việc trì hoãn có thể dẫn đến hư hỏng nghiêm trọng hơn cho toàn bộ trục truyền hoặc các bộ phận liên quan như hộp số, bộ vi sai.
Lái xe đúng cách: Tránh tăng tốc đột ngột, phanh gấp hoặc chở quá tải trọng cho phép của xe. Những hành động này tạo áp lực lớn lên trục truyền xe ô tô và các bộ phận khác của hệ thống truyền lực, làm giảm tuổi thọ của chúng. Lái xe nhẹ nhàng, đều ga giúp giảm thiểu hao mòn.
Cân bằng động: Nếu trục truyền bị cong vênh hoặc đã được sửa chữa, việc cân bằng động lại là cần thiết để loại bỏ rung động.

Bằng cách tuân thủ lịch trình bảo dưỡng của nhà sản xuất và chú ý đến các dấu hiệu bất thường, bạn có thể đảm bảo trục truyền xe ô tô của mình luôn hoạt động ổn định, góp phần vào sự an toàn và hiệu quả tổng thể của phương tiện.

Tầm quan trọng của trục truyền đối với an toàn và hiệu suất xe

Trục truyền xe ô tô không chỉ đơn thuần là một bộ phận truyền động mà còn đóng vai trò sống còn đối với sự an toàn và hiệu suất vận hành của chiếc xe. Một trục truyền hoạt động không ổn định có thể gây ra những rung động mạnh, không chỉ làm giảm sự thoải mái khi lái xe mà còn tiềm ẩn nguy cơ gây hư hại cho các bộ phận khác như hộp số, bộ vi sai, và thậm chí là cấu trúc khung gầm. Những rung động này, nếu không được khắc phục kịp thời, có thể dẫn đến việc mất kiểm soát xe ở tốc độ cao, đặc biệt là khi vào cua hoặc di chuyển trên địa hình không bằng phẳng.

Bên cạnh yếu tố an toàn, hiệu suất của trục truyền cũng ảnh hưởng trực tiếp đến khả năng tăng tốc, tiết kiệm nhiên liệu và trải nghiệm lái. Một trục truyền bị hỏng hoặc hoạt động kém hiệu quả sẽ làm giảm khả năng truyền tải momen xoắn, dẫn đến việc mất mát công suất, tăng mức tiêu thụ nhiên liệu và làm xe ì ạch hơn. Ngược lại, một trục truyền được bảo dưỡng tốt, cân bằng chính xác sẽ đảm bảo truyền tải lực kéo tối ưu, giúp xe vận hành mượt mà, ổn định và phản ứng nhanh nhạy với các thao tác của người lái. Do đó, việc duy trì trục truyền xe ô tô trong tình trạng tốt nhất là yếu tố then chốt để đảm bảo cả sự an toàn và hiệu quả kinh tế cho chiếc xe của bạn.

Trục truyền xe ô tô là một thành phần cơ khí phức tạp nhưng lại đóng vai trò cực kỳ quan trọng trong việc vận hành của phương tiện. Việc hiểu rõ về cấu tạo, chức năng, và đặc biệt là các dấu hiệu hư hỏng của nó giúp người lái xe có thể nhận biết sớm vấn đề và đưa ra quyết định bảo dưỡng kịp thời. Bảo trì định kỳ và lái xe đúng cách là những yếu tố then chốt để đảm bảo trục truyền xe ô tô

driver apos 470s, hinh nen nhat ban, tải driver máy in hp laserjet pro m402d, ai là người phát minh ra máy in

luôn hoạt động ổn định, an toàn và hiệu quả, từ đó kéo dài tuổi thọ cho toàn bộ chiếc xe.
