Thiết kế cầu nâng đỗ xe ô tô 4 trụ: Giải pháp tối ưu không gian

Trong bối cảnh đô thị hóa ngày càng nhanh, không gian đỗ xe trở thành một thách thức lớn đối với cả cá nhân và doanh nghiệp. Thiết kế cầu nâng đỗ xe ô tô 4 trụ nổi lên như một giải pháp hiệu quả, cho phép tận dụng tối đa diện tích bằng cách tạo ra các tầng đỗ xe thẳng đứng. Giải pháp này không chỉ giải quyết vấn đề thiếu hụt chỗ đỗ mà còn mang lại sự tiện lợi, an toàn và tối ưu hóa chi phí vận hành cho các bãi đỗ xe thương mại, chung cư hoặc ngay cả trong gara cá nhân. Bài viết này sẽ đi sâu vào các khía cạnh quan trọng khi thiết kế hệ thống cầu nâng 4 trụ, từ nguyên lý hoạt động đến các yếu tố kỹ thuật và an toàn cần được quan tâm hàng đầu.

Tổng quan về cầu nâng đỗ xe ô tô 4 trụ và nguyên lý hoạt động

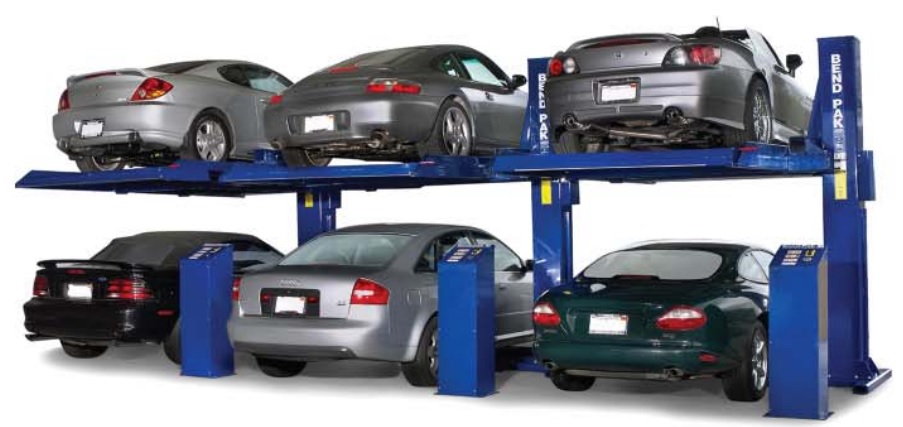

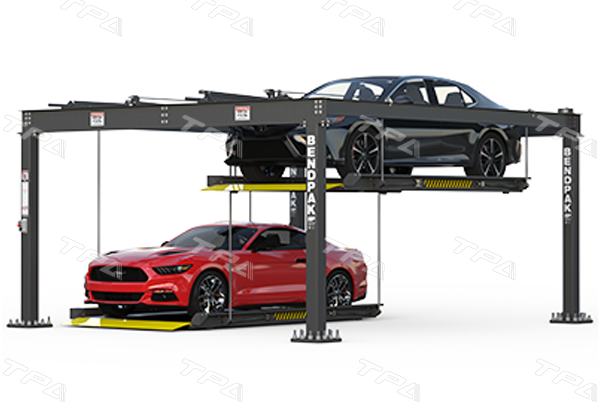

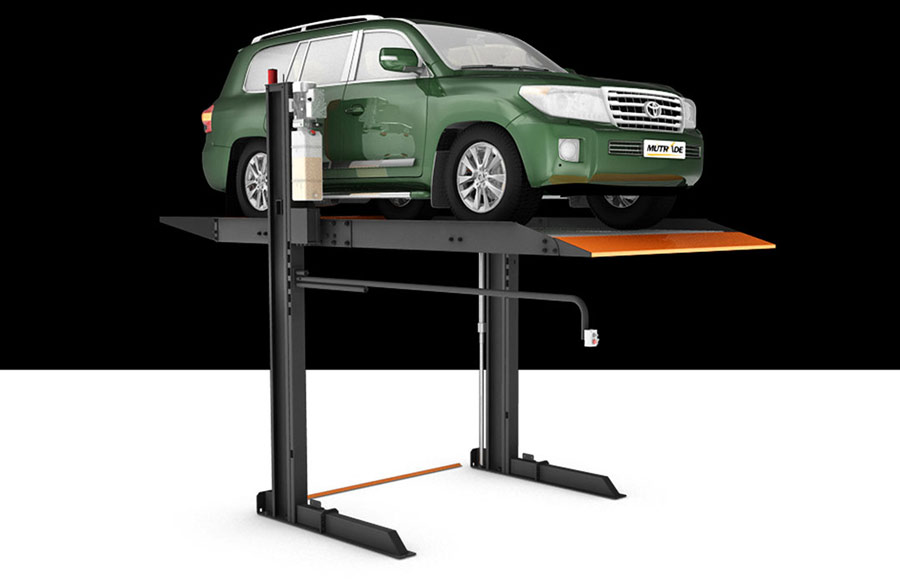

Cầu nâng đỗ xe ô tô 4 trụ là một hệ thống cơ khí được thiết kế để nâng hạ và chứa giữ xe ô tô ở nhiều tầng khác nhau, thường là hai tầng hoặc hơn tùy theo cấu hình. Cấu trúc chính của loại cầu nâng này bao gồm bốn cột trụ vững chắc, một hoặc nhiều sàn nâng (platform) và hệ thống dẫn động thủy lực hoặc cáp kéo. Mục đích chính là tăng cường không gian đỗ xe theo chiều dọc, giải phóng diện tích sàn quý giá.

Nguyên lý hoạt động của cầu nâng 4 trụ dựa trên hệ thống thủy lực mạnh mẽ hoặc động cơ điện kết hợp với cáp và puly. Khi kích hoạt, bơm thủy lực sẽ đẩy dầu vào các xi lanh, tạo ra áp lực làm nâng sàn nâng lên. Các khóa an toàn cơ khí sẽ tự động gài vào các vị trí cố định trên cột trụ khi sàn nâng đạt đến độ cao mong muốn, đảm bảo an toàn tuyệt đối cho xe và người sử dụng. Quá trình hạ xe diễn ra ngược lại, thường thông qua việc giải phóng áp lực thủy lực một cách có kiểm soát. Hệ thống này được điều khiển thông qua một bảng điều khiển đơn giản, thân thiện với người dùng.

<>Xem Thêm Bài Viết:<>

Lợi ích vượt trội của thiết kế cầu nâng đỗ xe ô tô 4 trụ

Việc ứng dụng cầu nâng đỗ xe ô tô 4 trụ mang lại nhiều lợi ích đáng kể, giải quyết hiệu quả nhiều vấn đề trong quản lý và khai thác không gian đỗ xe. Đầu tiên và quan trọng nhất là khả năng tăng gấp đôi hoặc gấp ba không gian đỗ xe trên cùng một diện tích mặt bằng. Điều này đặc biệt có giá trị ở các khu vực đô thị đông đúc, nơi giá đất cao và diện tích hạn chế. Một gara chỉ đỗ được một xe nay có thể chứa hai, thậm chí ba xe một cách gọn gàng.

Bên cạnh đó, giải pháp này còn góp phần nâng cao an ninh và bảo vệ phương tiện. Các xe được đỗ trên cao sẽ ít tiếp xúc với các yếu tố bên ngoài như va chạm, trầy xước từ các xe khác, hoặc các hành vi phá hoại. Một số hệ thống còn tích hợp các tính năng an ninh hiện đại như camera giám sát, cảm biến chống trộm. Đối với các bãi đỗ xe thương mại, việc tăng công suất đỗ xe đồng nghĩa với việc tăng doanh thu và hiệu quả kinh doanh. Đồng thời, việc thiết kế cầu nâng đỗ xe ô tô 4 trụ còn mang lại vẻ đẹp hiện đại, chuyên nghiệp cho không gian đỗ xe, tạo ấn tượng tốt cho người sử dụng.

Các yếu tố kỹ thuật cốt lõi trong thiết kế cầu nâng 4 trụ

Thiết kế một hệ thống cầu nâng đỗ xe ô tô 4 trụ đòi hỏi sự tính toán kỹ lưỡng về nhiều yếu tố kỹ thuật để đảm bảo an toàn, hiệu quả và độ bền. Một trong những yếu tố quan trọng nhất là tải trọng thiết kế. Cần xác định rõ trọng lượng tối đa của các loại xe sẽ được nâng hạ và đỗ trên cầu, sau đó áp dụng hệ số an toàn phù hợp theo các tiêu chuẩn kỹ thuật. Điều này bao gồm việc tính toán khả năng chịu lực của sàn nâng, các cột trụ, cáp kéo và hệ thống thủy lực. Một hệ số an toàn tiêu chuẩn thường là 1.5 đến 2 lần tải trọng danh định để đảm bảo hệ thống vận hành ổn định ngay cả khi có dao động hoặc tải trọng bất thường.

Chiều cao nâng và không gian lắp đặt cũng là yếu tố then chốt. Chiều cao trần của khu vực lắp đặt phải đủ lớn để chứa cả hai (hoặc nhiều hơn) xe xếp chồng lên nhau, cộng thêm khoảng không an toàn cho việc nâng hạ và khoảng hở khi ra vào xe. Các kích thước của sàn nâng phải phù hợp với đa dạng các dòng xe ô tô, từ xe sedan nhỏ đến SUV lớn. Ngoài ra, việc lựa chọn vật liệu chế tạo chất lượng cao là không thể thiếu. Thép chịu lực cường độ cao, được xử lý chống ăn mòn (sơn tĩnh điện, mạ kẽm) sẽ đảm bảo tuổi thọ và độ bền cho cầu nâng trong môi trường khắc nghiệt của bãi đỗ xe. Các chi tiết như cáp thép, xích, puli và các bộ phận thủy lực cũng phải đạt tiêu chuẩn công nghiệp về độ bền và độ an toàn.

Quy trình thiết kế chi tiết một hệ thống cầu nâng đỗ xe ô tô 4 trụ

Để đạt được một giải pháp thiết kế cầu nâng đỗ xe ô tô 4 trụ tối ưu, một quy trình thiết kế bài bản là cần thiết, bắt đầu từ việc khảo sát hiện trạng đến triển khai chi tiết.

1. Khảo sát và đánh giá nhu cầu

Giai đoạn đầu tiên là thu thập thông tin chi tiết về địa điểm lắp đặt và nhu cầu sử dụng. Điều này bao gồm:

Kích thước không gian: Chiều dài, chiều rộng, chiều cao trần của khu vực dự kiến.
Loại xe: Các loại xe sẽ được đỗ (sedan, SUV, bán tải), trọng lượng và kích thước trung bình.
Số lượng xe: Số lượng xe cần được nâng hạ và đỗ đồng thời.
Mục đích sử dụng: Gara cá nhân, bãi đỗ xe chung cư, bãi đỗ xe thương mại.
Điều kiện nền móng: Khả năng chịu tải của sàn hoặc nền đất hiện tại. Cần kiểm tra độ dày bê tông, cốt thép để đảm bảo nền móng đủ chắc chắn để chịu tải trọng tĩnh và động của hệ thống cầu nâng và xe.

2. Lựa chọn loại cầu nâng và cấu hình phù hợp

Dựa trên kết quả khảo sát, các kỹ sư sẽ tư vấn và lựa chọn loại cầu nâng 4 trụ phù hợp nhất. Có thể là cầu nâng độc lập (mỗi cầu nâng hoạt động riêng lẻ) hoặc cầu nâng liên kết (nhiều cầu nâng chia sẻ một số cấu trúc hoặc hệ thống điều khiển chung). Cấu hình cũng sẽ được xác định, ví dụ như loại sàn nâng, hệ thống khóa an toàn, và các tùy chọn phụ trợ như máng hứng dầu, tấm che bánh xe. Sự cân nhắc giữa không gian, ngân sách và yêu cầu vận hành sẽ quyết định lựa chọn cuối cùng.

3. Thiết kế bản vẽ kỹ thuật và phân tích cấu trúc

Giai đoạn này là cốt lõi của quá trình thiết kế cầu nâng đỗ xe ô tô 4 trụ. Các kỹ sư sẽ sử dụng phần mềm CAD (Computer-Aided Design) để tạo ra các bản vẽ 2D và 3D chi tiết của toàn bộ hệ thống. Bản vẽ sẽ thể hiện rõ ràng:

Kích thước tổng thể: Chiều cao, chiều rộng, chiều sâu của cầu nâng.
Chi tiết kết cấu: Các bộ phận chính như cột trụ, sàn nâng, hệ thống dầm đỡ, các điểm mối hàn hoặc bulông.
Hệ thống truyền động: Vị trí đặt bơm thủy lực, các xi lanh, đường ống dẫn dầu, cáp và puly.
Hệ thống an toàn: Vị trí và cơ chế hoạt động của các khóa an toàn cơ khí, cảm biến giới hạn hành trình.
Yêu cầu về móng: Chi tiết gia cố móng hoặc neo giữ cột trụ.

Đồng thời, phân tích cấu trúc bằng phần mềm FEA (Finite Element Analysis) sẽ được thực hiện để đánh giá khả năng chịu tải, biến dạng và ứng suất của từng bộ phận dưới các điều kiện tải trọng khác nhau. Phân tích này giúp tối ưu hóa thiết kế, đảm bảo độ bền và an toàn, đồng thời giảm thiểu lượng vật liệu không cần thiết.

4. Hệ thống thủy lực và điện điều khiển

Thiết kế hệ thống thủy lực bao gồm việc lựa chọn bơm thủy lực có công suất phù hợp, các xi lanh, van điều khiển, bộ lọc và bình chứa dầu. Áp lực làm việc và tốc độ nâng hạ cần được tính toán để đáp ứng yêu cầu vận hành. Hệ thống điện điều khiển sẽ bao gồm bảng điều khiển, các rơle, công tắc hành trình và hệ thống dây dẫn. Đặc biệt chú ý đến các mạch bảo vệ quá tải, nút dừng khẩn cấp và các cảm biến an toàn để ngắt hệ thống khi có sự cố.

5. Tuân thủ tiêu chuẩn và quy định

Mọi bản thiết kế cầu nâng đỗ xe ô tô 4 trụ phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật quốc gia và quốc tế như TCVN, ISO, CE (Châu Âu) hoặc ANSI (Mỹ). Điều này đảm bảo rằng sản phẩm không chỉ an toàn khi sử dụng mà còn hợp pháp để vận hành. Các quy định về phòng cháy chữa cháy, khoảng cách an toàn, và yêu cầu về vật liệu cũng cần được tích hợp vào thiết kế. Việc tư vấn với các chuyên gia pháp lý và kỹ thuật là điều cần thiết để đảm bảo sự tuân thủ toàn diện.

Các tính năng an toàn không thể thiếu trong cầu nâng đỗ xe ô tô 4 trụ

An toàn là yếu tố tối quan trọng khi thiết kế và vận hành cầu nâng đỗ xe. Một hệ thống an toàn toàn diện sẽ bao gồm nhiều lớp bảo vệ:

Hệ thống khóa an toàn cơ khí: Đây là tính năng cốt lõi. Khi sàn nâng đạt đến các vị trí nhất định, các khóa cơ khí sẽ tự động gài vào các khe hở trên cột trụ, ngăn không cho sàn nâng hạ xuống đột ngột ngay cả khi hệ thống thủy lực gặp sự cố.
Van chống vỡ ống thủy lực: Trong trường hợp ống thủy lực bị rò rỉ hoặc vỡ, van này sẽ tự động ngắt dòng chảy dầu, giữ cho sàn nâng đứng yên, tránh rơi tự do.
Cảm biến giới hạn hành trình: Các cảm biến này được đặt ở đầu và cuối hành trình nâng/hạ để tự động ngắt động cơ khi sàn nâng đạt đến vị trí tối đa hoặc tối thiểu, ngăn ngừa quá tải hoặc va chạm.
Nút dừng khẩn cấp: Được bố trí rõ ràng và dễ tiếp cận trên bảng điều khiển, cho phép người vận hành dừng toàn bộ hệ thống ngay lập tức trong trường hợp khẩn cấp.
Cơ chế chống quá tải: Hệ thống sẽ tự động ngắt nếu phát hiện tải trọng vượt quá giới hạn an toàn, bảo vệ cấu trúc và các bộ phận cơ khí.
Hệ thống chống trượt cáp: Đảm bảo cáp thép luôn được căng và không bị trượt khỏi puly, duy trì sự cân bằng của sàn nâng.
Hệ thống cảnh báo: Các đèn báo hiệu hoặc chuông cảnh báo khi cầu nâng đang hoạt động, giúp người xung quanh nhận biết và giữ khoảng cách an toàn.
Bảo vệ người dùng khỏi kẹt: Thiết kế với các khoảng trống an toàn và tấm chắn bảo vệ để ngăn ngừa người dùng hoặc đồ vật bị kẹt trong quá trình vận hành.

Việc tích hợp đầy đủ và kiểm tra kỹ lưỡng các tính năng an toàn này là yếu tố quyết định đến độ tin cậy và sự an tâm khi sử dụng sản phẩm. Các nhà cung cấp uy tín như baba.com.vn luôn đặt tiêu chuẩn an toàn lên hàng đầu trong mỗi thiết kế.

Bảo trì và tuổi thọ của cầu nâng đỗ xe ô tô 4 trụ

Sau khi hoàn tất việc thiết kế cầu nâng đỗ xe ô tô 4 trụ và đưa vào vận hành, việc bảo trì định kỳ là cực kỳ quan trọng để đảm bảo tuổi thọ, hiệu suất và an toàn của hệ thống. Kế hoạch bảo trì cần bao gồm:

Kiểm tra định kỳ hệ thống thủy lực: Kiểm tra mức dầu, chất lượng dầu thủy lực (thay dầu theo khuyến nghị của nhà sản xuất), kiểm tra rò rỉ đường ống, van và xi lanh.
Kiểm tra cáp và puly: Đánh giá tình trạng cáp thép (mòn, gỉ sét, đứt sợi), bôi trơn và điều chỉnh độ căng cáp. Kiểm tra các puly xem có bị mòn hoặc kẹt không.
Kiểm tra khóa an toàn cơ khí: Đảm bảo các khóa hoạt động trơn tru, không bị kẹt hay hư hỏng.
Kiểm tra các mối nối và bu lông: Siết chặt các mối nối, bu lông và đai ốc định kỳ để tránh rung lắc và lỏng lẻo.
Kiểm tra hệ thống điện và cảm biến: Kiểm tra dây điện, bảng điều khiển, nút dừng khẩn cấp và các cảm biến an toàn.
Vệ sinh định kỳ: Loại bỏ bụi bẩn, dầu mỡ tích tụ trên các bộ phận cơ khí để tránh làm ảnh hưởng đến hoạt động và gây mài mòn.

Một lịch trình bảo trì nghiêm ngặt, thực hiện bởi đội ngũ kỹ thuật viên có chuyên môn, sẽ giúp phát hiện sớm các vấn đề tiềm ẩn và khắc phục kịp thời, kéo dài tuổi thọ của cầu nâng và đảm bảo an toàn tuyệt đối cho người sử dụng cũng như phương tiện. Tuổi thọ của một cầu nâng 4 trụ được thiết kế và bảo trì tốt có thể lên đến 15-20 năm hoặc hơn.

Xu hướng phát triển và công nghệ mới trong thiết kế cầu nâng

Ngành công nghiệp cầu nâng đỗ xe không ngừng phát triển với sự tích hợp của các công nghệ mới nhằm nâng cao hiệu quả, an toàn và trải nghiệm người dùng. Một trong những xu hướng nổi bật là tự động hóa và điều khiển thông minh. Các hệ thống cầu nâng hiện đại có thể được điều khiển từ xa thông qua ứng dụng trên điện thoại thông minh, cho phép người dùng dễ dàng nâng hạ xe mà không cần có mặt trực tiếp tại bảng điều khiển. Một số hệ thống còn tích hợp trí tuệ nhân tạo (AI) để tối ưu hóa việc sắp xếp xe, giảm thời gian chờ đợi và nâng cao hiệu suất hoạt động của bãi đỗ xe lớn.

Tích hợp cảm biến tiên tiến cũng là một phần quan trọng của xu hướng này. Các cảm biến siêu âm, hồng ngoại có thể phát hiện vật cản, đo khoảng cách chính xác để ngăn ngừa va chạm, đảm bảo xe được định vị đúng cách trên sàn nâng. Công nghệ nhận diện biển số xe (LPR) cũng được áp dụng để tự động hóa quá trình ra vào bãi đỗ, tăng cường an ninh và tiện lợi. Ngoài ra, xu hướng hướng tới thiết kế thân thiện với môi trường cũng đang được chú trọng, với việc sử dụng các hệ thống thủy lực hiệu suất cao tiêu thụ ít năng lượng hơn, vật liệu tái chế và các giải pháp chiếu sáng tiết kiệm điện. Việc áp dụng các công nghệ này không chỉ mang lại hiệu quả kinh tế mà còn góp phần vào sự phát triển bền vững.

Việc thiết kế cầu nâng đỗ xe ô tô 4 trụ

đăng nhập vietcombank trên máy tính, cài đặt dns, hoàng phát hải phòng, hình nền hoa đồng tiền

là một giải pháp thiết thực và hiệu quả cho vấn đề không gian đỗ xe ngày càng eo hẹp. Từ việc hiểu rõ nguyên lý hoạt động, các yếu tố kỹ thuật cho đến quy trình thiết kế bài bản và tích hợp các tính năng an toàn, mỗi khía cạnh đều đóng vai trò quan trọng trong việc tạo ra một hệ thống vận hành ổn định và bền bỉ. Với sự tiến bộ của công nghệ, các giải pháp cầu nâng đỗ xe ngày càng thông minh và tiện lợi hơn, hứa hẹn sẽ tiếp tục là lựa chọn hàng đầu cho các nhu cầu mở rộng không gian đỗ xe trong tương lai, mang lại hiệu quả cao về chi phí và tối ưu hóa diện tích sử dụng.
