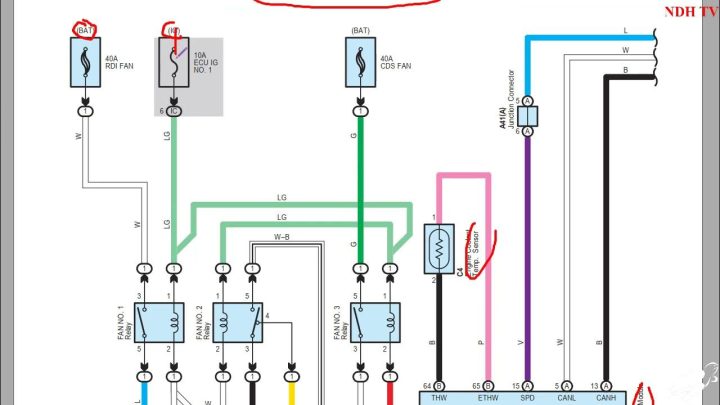

Sơ Đồ Điện Điều Hòa Ô Tô Xe Lacetti CDX Chi Tiết Nhất

Hệ thống điện điều hòa ô tô xe Lacetti CDX đóng vai trò thiết yếu trong việc đảm bảo không gian nội thất luôn mát mẻ và thoải mái, đặc biệt trong điều kiện khí hậu nóng ẩm tại Việt Nam. Việc hiểu rõ sơ đồ điện điều hòa ô tô xe Lacetti CDX không chỉ giúp các kỹ thuật viên chẩn đoán và sửa chữa hiệu quả mà còn hỗ trợ chủ xe nắm bắt được nguyên lý hoạt động cơ bản, từ đó có thể bảo dưỡng xe đúng cách. Bài viết này sẽ đi sâu vào phân tích cấu tạo, nguyên lý hoạt động và các chi tiết quan trọng trong sơ đồ điện của hệ thống điều hòa trên dòng xe Lacetti CDX.

Tổng Quan Về Hệ Thống Điều Hòa Trên Lacetti CDX

Hệ thống điều hòa không khí trên xe Lacetti CDX là một tập hợp các linh kiện cơ khí và điện tử phối hợp chặt chẽ để thực hiện quá trình làm lạnh và kiểm soát nhiệt độ trong khoang xe. Mục tiêu chính là duy trì nhiệt độ ổn định, loại bỏ độ ẩm dư thừa và lọc sạch không khí, mang lại trải nghiệm lái xe dễ chịu. Hệ thống này bao gồm các bộ phận cơ bản như máy nén, dàn nóng, dàn lạnh, van tiết lưu, bình lọc gas và đặc biệt là một mạng lưới điện phức tạp điều khiển hoạt động của chúng.

Điện năng là huyết mạch của hệ thống điều hòa, cung cấp năng lượng cho máy nén, quạt, cảm biến và các bộ điều khiển. Do đó, việc nắm vững sơ đồ điện điều hòa ô tô xe Lacetti CDX là cực kỳ quan trọng để đảm bảo mọi thành phần hoạt động đồng bộ và hiệu quả. Một sơ đồ điện chi tiết sẽ chỉ ra đường đi của dòng điện, vị trí các rơ le, cầu chì, công tắc và các cảm biến, giúp việc khoanh vùng sự cố trở nên dễ dàng và chính xác hơn.

<>Xem Thêm Bài Viết:<>

Các Thành Phần Chính Trong Sơ Đồ Điện Điều Hòa Lacetti CDX

Hệ thống điện điều hòa trên xe Lacetti CDX được cấu thành từ nhiều bộ phận quan trọng, mỗi bộ phận có vai trò riêng biệt trong việc kiểm soát và vận hành quá trình làm mát. Hiểu rõ từng thành phần và cách chúng được kết nối trong sơ đồ điện điều hòa ô tô xe Lacetti CDX là chìa khóa để chẩn đoán và sửa chữa hiệu quả.

Máy Nén (Compressor) và Mạch Điều Khiển

Máy nén là trái tim của hệ thống điều hòa, có nhiệm vụ nén môi chất lạnh từ trạng thái khí áp suất thấp thành khí áp suất cao. Trên Lacetti CDX, máy nén thường được dẫn động bởi động cơ xe thông qua dây curoa và một ly hợp điện từ (clutch). Mạch điều khiển ly hợp này là một phần quan trọng trong sơ đồ điện điều hòa ô tô xe Lacetti CDX. Dòng điện sẽ đi qua một rơ le điều khiển ly hợp, được kích hoạt bởi tín hiệu từ bộ điều khiển trung tâm (ECU) hoặc mô đun điều khiển điều hòa, dựa trên yêu cầu làm mát của người lái và các thông số từ cảm biến.

Quạt Dàn Nóng (Condenser Fan) và Quạt Dàn Lạnh (Blower Fan)

Quạt dàn nóng có chức năng tản nhiệt cho môi chất lạnh sau khi qua máy nén, giúp chuyển môi chất từ thể khí sang thể lỏng. Quạt dàn lạnh có nhiệm vụ thổi không khí qua dàn lạnh để làm mát không khí trước khi đưa vào khoang xe. Cả hai loại quạt này đều được điều khiển bằng điện và có mạch điện riêng biệt trong sơ đồ điện điều hòa ô tô xe Lacetti CDX. Quạt dàn nóng thường được kích hoạt đồng thời với máy nén hoặc khi nhiệt độ môi chất lạnh đạt đến ngưỡng nhất định. Quạt dàn lạnh có thể có nhiều tốc độ, được điều khiển thông qua một điện trở quạt hoặc mô đun điều khiển tốc độ quạt.

Rơ Le (Relay) và Cầu Chì (Fuse)

Rơ le đóng vai trò như công tắc điện tử, cho phép dòng điện lớn hơn đi qua mạch tải (như máy nén, quạt) khi nhận được tín hiệu điều khiển dòng điện nhỏ hơn. Trong hệ thống điều hòa Lacetti CDX, có thể có rơ le cho máy nén, rơ le cho quạt dàn nóng và các rơ le phụ trợ khác. Cầu chì là thiết bị bảo vệ mạch điện, sẽ tự động ngắt mạch khi có dòng điện quá tải, ngăn ngừa hư hỏng các linh kiện khác. Vị trí và giá trị định mức của từng rơ le và cầu chì được thể hiện rõ ràng trên sơ đồ điện điều hòa ô tô xe Lacetti CDX, giúp việc kiểm tra và thay thế khi cần thiết trở nên thuận tiện.

Cảm Biến (Sensors)

Các cảm biến cung cấp thông tin quan trọng về trạng thái của hệ thống điều hòa để bộ điều khiển có thể điều chỉnh hoạt động cho phù hợp. Trên Lacetti CDX, các cảm biến phổ biến bao gồm:

Cảm biến áp suất môi chất lạnh: Đo áp suất cao và thấp trong hệ thống, bảo vệ máy nén khỏi hoạt động trong điều kiện áp suất quá cao hoặc quá thấp.
Cảm biến nhiệt độ dàn lạnh: Giúp ngăn chặn dàn lạnh đóng băng bằng cách ngắt máy nén khi nhiệt độ xuống quá thấp.
Cảm biến nhiệt độ ngoài trời và nhiệt độ trong xe: Cung cấp dữ liệu để hệ thống điều hòa tự động điều chỉnh nhiệt độ.

Các tín hiệu từ những cảm biến này là đầu vào quan trọng cho bộ điều khiển trung tâm và là một phần không thể thiếu khi phân tích sơ đồ điện điều hòa ô tô xe Lacetti CDX.

Bộ Điều Khiển (ECU/Bảng Điều Khiển)

Bộ điều khiển điều hòa, có thể là một phần của ECU tổng thể hoặc một mô đun điều khiển riêng biệt, là bộ não của hệ thống. Nó nhận tín hiệu từ các cảm biến và yêu cầu từ người lái (thông qua bảng điều khiển trên taplo) để đưa ra các lệnh điều khiển máy nén, quạt, van tiết lưu điện tử (nếu có) và các thành phần khác. Sơ đồ điện điều hòa ô tô xe Lacetti CDX sẽ chỉ ra các đường tín hiệu và đường cấp nguồn cho bộ điều khiển này.

Đường Dây Điện và Giắc Cắm

Tất cả các thành phần trên được kết nối với nhau thông qua mạng lưới dây điện và giắc cắm. Chất lượng của đường dây và giắc cắm ảnh hưởng trực tiếp đến độ ổn định và hiệu quả của hệ thống điện. Trong sơ đồ điện điều hòa ô tô xe Lacetti CDX, mỗi dây điện thường được mã hóa màu sắc để dễ dàng nhận biết chức năng và vị trí kết nối. Giắc cắm đảm bảo kết nối chắc chắn và thuận tiện cho việc tháo lắp khi bảo trì, sửa chữa.

Nguyên Lý Hoạt Động Của Hệ Thống Điện Điều Hòa Lacetti CDX

Để hiểu sâu hơn về sơ đồ điện điều hòa ô tô xe Lacetti CDX, việc nắm bắt nguyên lý hoạt động tổng thể của hệ thống điện là điều cần thiết. Quá trình này bắt đầu từ khi người lái kích hoạt hệ thống và trải qua nhiều bước điều khiển phức tạp.

Quy Trình Khởi Động và Ngắt Mạch

Khi người lái nhấn nút bật điều hòa trên bảng điều khiển, một tín hiệu điện được gửi đến bộ điều khiển điều hòa. Bộ điều khiển sẽ kiểm tra các điều kiện an toàn như áp suất môi chất lạnh không quá cao hoặc quá thấp, nhiệt độ động cơ cho phép. Nếu tất cả các điều kiện đều đạt, bộ điều khiển sẽ kích hoạt rơ le máy nén. Rơ le này sẽ cấp điện cho ly hợp điện từ của máy nén, làm cho máy nén bắt đầu hoạt động. Đồng thời, quạt dàn nóng và quạt dàn lạnh cũng được cấp điện và bắt đầu quay. Quá trình này được thể hiện rõ ràng qua các đường mạch trong sơ đồ điện điều hòa ô tô xe Lacetti CDX, cho thấy luồng dòng điện từ nguồn đến các tải. Khi người lái tắt điều hòa hoặc một điều kiện an toàn nào đó không được đáp ứng (ví dụ: áp suất quá cao), bộ điều khiển sẽ ngắt nguồn điện đến rơ le máy nén và quạt, khiến hệ thống dừng hoạt động.

Vai Trò Của Các Cảm Biến Trong Điều Khiển

Các cảm biến là đôi mắt và tai của hệ thống điều hòa. Cảm biến áp suất môi chất lạnh liên tục gửi thông tin về áp suất trong đường ống về bộ điều khiển. Nếu áp suất quá thấp (thiếu gas) hoặc quá cao (tắc nghẽn, quạt dàn nóng không quay), bộ điều khiển sẽ ngắt máy nén để bảo vệ hệ thống. Điều này được thể hiện qua các mạch tín hiệu từ cảm biến đến bộ điều khiển trong sơ đồ điện điều hòa ô tô xe Lacetti CDX. Cảm biến nhiệt độ dàn lạnh sẽ ngắt máy nén nếu nhiệt độ dàn lạnh xuống dưới mức đóng băng để tránh hư hỏng. Sự phối hợp giữa các cảm biến và bộ điều khiển tạo nên một hệ thống tự động, thông minh, đảm bảo hiệu suất và tuổi thọ cho hệ thống điều hòa.

Hệ Thống Bảo Vệ Áp Suất Cao/Thấp

Đây là một cơ chế an toàn cực kỳ quan trọng, được tích hợp chặt chẽ vào sơ đồ điện điều hòa ô tô xe Lacetti CDX. Công tắc áp suất kép (dual pressure switch) hoặc các cảm biến áp suất riêng biệt sẽ giám sát áp suất của môi chất lạnh. Khi áp suất vượt quá ngưỡng cho phép (ví dụ: do tắc nghẽn, quạt dàn nóng hỏng) hoặc giảm xuống dưới ngưỡng an toàn (ví dụ: do rò rỉ gas), công tắc sẽ mở mạch điện điều khiển máy nén, ngay lập tức ngắt hoạt động của máy nén. Điều này giúp ngăn chặn hư hỏng nghiêm trọng cho máy nén và các bộ phận khác do hoạt động trong điều kiện bất lợi.

Đọc Hiểu Sơ Đồ Điện Điều Hòa

Để tận dụng tối đa giá trị của sơ đồ điện điều hòa ô tô xe Lacetti CDX, người sử dụng cần phải biết cách đọc và hiểu các ký hiệu cũng như cấu trúc của nó. Đây là kỹ năng cơ bản cho mọi kỹ thuật viên và những người muốn tự tìm hiểu về xe hơi.

Ký Hiệu Trên Sơ Đồ

Các sơ đồ điện điều hòa ô tô xe Lacetti CDX thường sử dụng các ký hiệu tiêu chuẩn để đại diện cho các linh kiện điện tử và điện cơ. Ví dụ:

Hình tròn có chữ “M” bên trong thường biểu thị mô tơ điện (như mô tơ quạt).
Hình chữ nhật gạch chéo là điện trở.
Hai đường song song với một khoảng trống là công tắc.
Biểu tượng lò xo thường đại diện cho cuộn dây của rơ le.
Cầu chì được thể hiện bằng hình chữ nhật hoặc hình vuông với một đường gợn sóng bên trong.
Đường nét liền biểu thị dây điện, thường đi kèm với màu sắc và số hiệu để dễ dàng nhận diện.

Việc làm quen với các ký hiệu này là bước đầu tiên để giải mã thông tin trên sơ đồ.

Cách Theo Dõi Dòng Điện

Khi đọc sơ đồ điện điều hòa ô tô xe Lacetti CDX, hãy bắt đầu từ nguồn điện (ắc quy hoặc hộp cầu chì chính) và theo dõi đường đi của dòng điện qua các cầu chì, rơ le, công tắc, bộ điều khiển, các tải (máy nén, quạt) và cuối cùng trở về mass. Mỗi đường dây thường có màu sắc và ký hiệu riêng, giúp bạn xác định chức năng của nó. Ví dụ, dây màu đỏ thường là dây cấp nguồn dương, dây màu đen là dây mass.

Việc theo dõi dòng điện theo thứ tự giúp bạn hình dung được cách thức các linh kiện hoạt động và tương tác với nhau. Nếu một linh kiện không hoạt động, bạn có thể dễ dàng khoanh vùng được điểm đứt mạch hoặc sự cố ở đâu trên đường đi của dòng điện.

Xác Định Các Mạch Chính

Trong hệ thống điện điều hòa ô tô xe Lacetti CDX, có thể phân biệt một số mạch chính:

Mạch cấp nguồn: Cung cấp điện áp chính cho toàn bộ hệ thống.
Mạch điều khiển: Chứa các công tắc, rơ le, cảm biến và bộ điều khiển, chịu trách nhiệm nhận tín hiệu và đưa ra lệnh.
Mạch công suất (tải): Bao gồm máy nén, mô tơ quạt, được cấp điện trực tiếp để thực hiện chức năng làm việc.

Việc phân biệt các mạch này trong sơ đồ điện điều hòa ô tô xe Lacetti CDX giúp bạn tập trung vào khu vực liên quan khi chẩn đoán lỗi, tránh lãng phí thời gian vào các mạch không liên quan. Điều này là nền tảng cho việc sửa chữa và bảo dưỡng hiệu quả.

Các Lỗi Thường Gặp và Cách Kiểm Tra Dựa Trên Sơ Đồ Điện

Việc sử dụng sơ đồ điện điều hòa ô tô xe Lacetti CDX là công cụ hữu hiệu để chẩn đoán và khắc phục các sự cố điện thường gặp. Dưới đây là một số lỗi phổ biến và cách tiếp cận kiểm tra.

Lỗi Máy Nén Không Hoạt Động

Khi máy nén không hoạt động, điều hòa sẽ không làm lạnh. Dựa vào sơ đồ điện điều hòa ô tô xe Lacetti CDX, bạn cần kiểm tra các điểm sau:

Cầu chì và rơ le máy nén: Kiểm tra cầu chì liên quan có bị đứt không. Đo điện áp tại các chân của rơ le để xác định rơ le có nhận tín hiệu điều khiển và có đóng/ngắt mạch đúng cách không.
Cảm biến áp suất: Kiểm tra tín hiệu từ cảm biến áp suất môi chất lạnh. Nếu áp suất quá thấp hoặc quá cao, bộ điều khiển sẽ ngắt máy nén.
Tín hiệu từ bộ điều khiển: Dùng thiết bị chẩn đoán để kiểm tra xem bộ điều khiển có đang gửi tín hiệu kích hoạt máy nén không.
Ly hợp điện từ (clutch) máy nén: Kiểm tra điện trở của cuộn dây ly hợp. Nếu cuộn dây bị hỏng (đứt hoặc chạm), ly hợp sẽ không đóng và máy nén không chạy.

Lỗi Quạt Không Quay (Dàn Nóng/Dàn Lạnh)

Quạt không quay có thể dẫn đến làm mát kém hoặc hệ thống quá nhiệt. Tham khảo sơ đồ điện điều hòa ô tô xe Lacetti CDX để kiểm tra:

Cầu chì và rơ le quạt: Tương tự như máy nén, kiểm tra cầu chì và rơ le liên quan đến quạt dàn nóng hoặc dàn lạnh.
Mô tơ quạt: Cấp điện trực tiếp vào mô tơ quạt (tháo khỏi mạch xe) để kiểm tra xem mô tơ có hoạt động không. Nếu không, mô tơ có thể bị cháy.
Điện trở quạt (đối với quạt dàn lạnh có nhiều tốc độ): Nếu quạt dàn lạnh chỉ hoạt động ở một tốc độ hoặc không hoạt động ở một số tốc độ, điện trở quạt có thể bị hỏng.
Dây điện và giắc cắm: Kiểm tra các kết nối dây điện từ nguồn đến quạt có bị lỏng, đứt hoặc ăn mòn không.

Lỗi Cảm Biến

Các cảm biến bị lỗi có thể cung cấp thông tin sai lệch, dẫn đến hệ thống điều hòa hoạt động không chính xác hoặc ngắt quãng. Dựa vào sơ đồ điện điều hòa ô tô xe Lacetti CDX:

Đường dây tín hiệu: Kiểm tra dây điện từ cảm biến đến bộ điều khiển có bị đứt hoặc chạm mass không.
Điện trở của cảm biến: Với cảm biến nhiệt độ, bạn có thể đo điện trở của cảm biến và so sánh với giá trị tiêu chuẩn ở nhiệt độ môi trường.
Điện áp tín hiệu: Đối với cảm biến áp suất, đo điện áp tín hiệu gửi về bộ điều khiển và so sánh với giá trị mong đợi.

Kiểm Tra Cầu Chì, Rơ Le và Dây Điện

Đây là bước cơ bản nhất khi chẩn đoán lỗi điện. Dựa vào vị trí được chỉ định trong sơ đồ điện điều hòa ô tô xe Lacetti CDX:

Cầu chì: Dùng đồng hồ vạn năng đo thông mạch hoặc kiểm tra bằng mắt thường xem sợi dây bên trong có bị đứt không.
Rơ le: Có thể kiểm tra bằng cách cấp nguồn riêng cho cuộn dây rơ le và đo thông mạch các tiếp điểm, hoặc đơn giản hơn là đổi rơ le sang một vị trí khác (cùng loại) đang hoạt động.
Dây điện: Dùng đồng hồ vạn năng đo thông mạch để kiểm tra xem dây có bị đứt đoạn không. Đo điện áp tại các điểm khác nhau trên dây để xác định vị trí mất điện.

Việc kiên trì và hệ thống trong việc kiểm tra từng bước theo sơ đồ điện điều hòa ô tô xe Lacetti CDX sẽ giúp bạn nhanh chóng xác định được nguyên nhân gốc rễ của sự cố, từ đó đưa ra phương án sửa chữa chính xác và hiệu quả. Việc tìm hiểu chi tiết hơn về các dòng xe Toyota hay các phụ tùng chính hãng có thể được thực hiện tại toyotaokayama.com.vn.

Bảo Dưỡng Và Sửa Chữa Hệ Thống Điện Điều Hòa Lacetti CDX

Việc bảo dưỡng định kỳ và sửa chữa kịp thời là yếu tố then chốt để đảm bảo hệ thống điện điều hòa ô tô xe Lacetti CDX luôn hoạt động ổn định và bền bỉ.

Kiểm Tra Định Kỳ

Kiểm tra cầu chì và rơ le: Định kỳ kiểm tra hộp cầu chì và rơ le để đảm bảo không có cầu chì nào bị đứt hoặc rơ le bị hỏng.
Kiểm tra dây điện và giắc cắm: Quan sát bằng mắt thường các đường dây điện và giắc cắm xem có bị nứt, đứt, ăn mòn hoặc lỏng lẻo không. Các điểm nối kém có thể gây ra sụt áp hoặc mất kết nối.
Kiểm tra hoạt động của quạt: Đảm bảo quạt dàn nóng và dàn lạnh quay mạnh mẽ, không có tiếng ồn lạ.

Lưu Ý An Toàn Khi Làm Việc Với Hệ Thống Điện

Khi làm việc với hệ thống điện điều hòa ô tô xe Lacetti CDX, an toàn luôn là ưu tiên hàng đầu:

Ngắt kết nối ắc quy: Luôn ngắt cực âm của ắc quy trước khi thực hiện bất kỳ công việc sửa chữa điện nào để tránh nguy cơ chập điện hoặc giật điện.
Sử dụng dụng cụ phù hợp: Sử dụng các dụng cụ cách điện và đúng loại để tránh làm hỏng linh kiện hoặc gây nguy hiểm cho bản thân.
Kiểm tra điện áp: Luôn kiểm tra điện áp bằng đồng hồ vạn năng trước khi chạm vào các điểm mạch để đảm bảo không còn điện.
Tuân thủ sơ đồ: Luôn tham khảo sơ đồ điện điều hòa ô tô xe Lacetti CDX để hiểu rõ mạch điện và tránh mắc lỗi.
Sử dụng linh kiện chính hãng: Khi thay thế bất kỳ bộ phận điện nào, hãy sử dụng linh kiện chính hãng hoặc tương đương chất lượng để đảm bảo hiệu suất và độ an toàn.

Tầm Quan Trọng Của Việc Có Sơ Đồ Điện Chính Xác

Một sơ đồ điện điều hòa ô tô xe Lacetti CDX chính xác và cập nhật là tài liệu không thể thiếu đối với bất kỳ ai làm việc với hệ thống này. Nó không chỉ là bản đồ chỉ dẫn đường đi của dòng điện mà còn là cơ sở để chẩn đoán các sự cố một cách khoa học và hiệu quả. Không có sơ đồ, việc tìm kiếm nguyên nhân lỗi có thể trở thành một công việc mò kim đáy bể, tốn kém thời gian và chi phí.

Với sơ đồ trong tay, kỹ thuật viên có thể nhanh chóng khoanh vùng khu vực có vấn đề, kiểm tra các điểm cụ thể và xác định chính xác linh kiện bị hỏng. Điều này không chỉ giúp rút ngắn thời gian sửa chữa mà còn đảm bảo chất lượng công việc, tránh việc thay thế nhầm lẫn các bộ phận không cần thiết. Hơn nữa, một sơ đồ điện rõ ràng cũng là tài liệu đào tạo tuyệt vời cho những người mới bắt đầu tìm hiểu về hệ thống điện ô tô.

Hiểu rõ về sơ đồ điện điều hòa ô tô xe Lacetti CDX

cài office 365 cho win 7, máy tính có mạng nhưng không vào được web, ankhang computer, driver ricoh 5002

là một kỹ năng giá trị, giúp bảo dưỡng xe hiệu quả và giải quyết các vấn đề liên quan đến hệ thống làm mát một cách chuyên nghiệp. Việc nắm vững kiến thức này sẽ góp phần đáng kể vào việc duy trì hiệu suất và tuổi thọ cho chiếc xe của bạn.
