Hướng Dẫn Chi Tiết Sơ Đồ Điện Xe Ô Tô Pronto 2007

Hệ thống điện là trái tim của bất kỳ chiếc xe ô tô hiện đại nào, và việc hiểu rõ sơ đồ điện xe ô tô pronto 2007 là cực kỳ quan trọng đối với cả thợ máy chuyên nghiệp lẫn những người sở hữu xe. Một sơ đồ điện chính xác không chỉ giúp chẩn đoán và sửa chữa các vấn đề kỹ thuật một cách hiệu quả mà còn đảm bảo an toàn và tối ưu hóa hiệu suất hoạt động của xe. Bài viết này sẽ đi sâu vào cấu trúc, chức năng và cách đọc hiểu sơ đồ điện của dòng xe Pronto 2007, cung cấp kiến thức nền tảng và các lời khuyên hữu ích để bạn có thể tự tin hơn trong việc quản lý hệ thống điện trên chiếc xe của mình.

Tầm Quan Trọng Của Hệ Thống Điện Trên Xe Ô Tô

Hệ thống điện trên xe ô tô ngày nay không chỉ đơn thuần là để khởi động động cơ và thắp sáng đèn. Nó là một mạng lưới phức tạp điều khiển gần như mọi chức năng của xe, từ các hệ thống cơ bản như khởi động, nạp điện, đánh lửa, chiếu sáng đến các hệ thống nâng cao như điều khiển động cơ điện tử (ECU), hệ thống phanh chống bó cứng (ABS), hệ thống túi khí, điều hòa không khí, và các tính năng giải trí. Một sự cố nhỏ trong hệ thống điện cũng có thể gây ra những vấn đề lớn, ảnh hưởng đến hiệu suất, độ an toàn và sự tiện nghi của xe.

Việc hiểu rõ cấu trúc và nguyên lý hoạt động của từng mạch điện, cũng như cách các thành phần này kết nối với nhau, là chìa khóa để bảo dưỡng và sửa chữa xe hiệu quả. Đối với sơ đồ điện xe ô tô pronto 2007, việc này càng trở nên cần thiết bởi đây là một mẫu xe đã có tuổi đời, có thể phát sinh nhiều vấn đề điện do lão hóa linh kiện hoặc các yếu tố môi trường. Nắm vững sơ đồ điện giúp xác định vị trí chính xác của lỗi, tiết kiệm thời gian và chi phí sửa chữa, đồng thời tránh những hư hỏng không đáng có do chẩn đoán sai.

<>Xem Thêm Bài Viết:<>

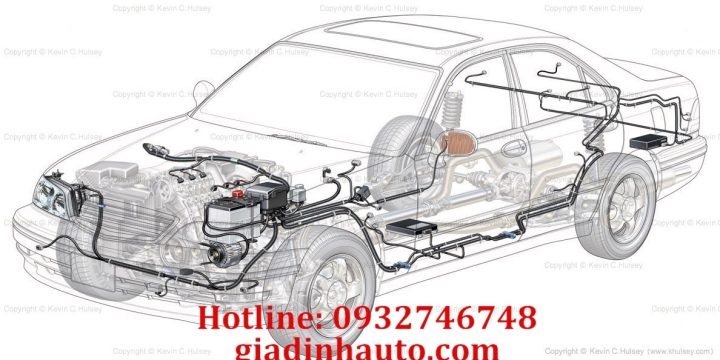

Tổng Quan Về Hệ Thống Điện Xe Ô Tô Pronto 2007

Xe ô tô Pronto 2007, dù không phải là dòng xe phức tạp nhất về điện tử, vẫn sở hữu một hệ thống điện được thiết kế để đảm bảo hoạt động ổn định và an toàn. Các thành phần chính bao gồm nguồn điện (ắc quy, máy phát), hệ thống khởi động, hệ thống nạp, hệ thống đánh lửa, hệ thống chiếu sáng và tín hiệu, và các mạch điều khiển cho động cơ, hộp số, và các tiện ích khác. Sơ đồ điện cho Pronto 2007 sẽ thể hiện rõ các đường dây dẫn, cầu chì, rơle, công tắc và các bộ phận điện tử khác, cùng với các ký hiệu chuẩn quốc tế.

Mỗi đường dây trong sơ đồ được đánh dấu bằng mã màu và số hiệu, giúp dễ dàng nhận biết chức năng và vị trí của chúng trên xe. Việc nắm bắt được cách đọc các ký hiệu và màu sắc này là bước đầu tiên để tiếp cận và giải mã sơ đồ điện xe ô tô pronto 2007. Sơ đồ thường được chia thành nhiều phần, mỗi phần tập trung vào một hệ thống cụ thể, ví dụ như hệ thống khởi động, hệ thống chiếu sáng hay hệ thống điều khiển động cơ. Điều này giúp người dùng dễ dàng tìm kiếm thông tin liên quan đến khu vực cần kiểm tra.

Các Hệ Thống Chính Trong Sơ Đồ Điện Pronto 2007

Để hiểu sâu hơn về sơ đồ điện xe ô tô pronto 2007, chúng ta cần phân tích các hệ thống điện chính cấu thành nên nó. Mỗi hệ thống có chức năng riêng biệt và được kết nối chặt chẽ với nhau.

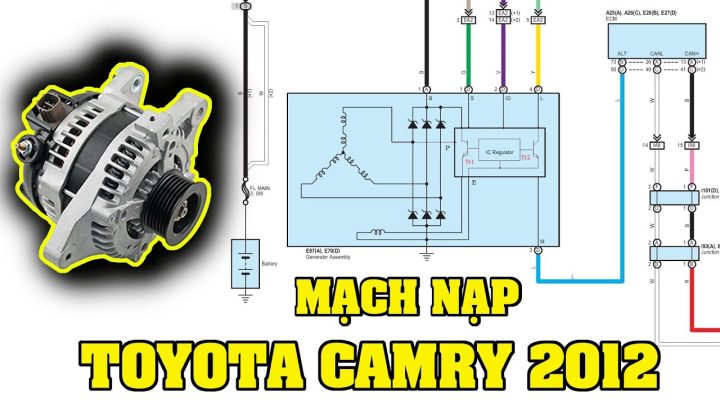

Hệ Thống Khởi Động và Nạp

Đây là trái tim của hệ thống điện, đảm bảo xe có thể khởi động và duy trì nguồn điện liên tục khi động cơ hoạt động.

Ắc quy (Battery): Là nguồn điện chính cung cấp năng lượng ban đầu cho củ đề (máy khởi động) và các thiết bị điện khác khi động cơ chưa hoạt động. Trong sơ đồ, ắc quy thường được ký hiệu bằng hai đường thẳng song song, một dài một ngắn.
Củ đề (Starter Motor): Biến đổi năng lượng điện từ ắc quy thành cơ năng để quay trục khuỷu, khởi động động cơ. Mạch của củ đề thường rất đơn giản nhưng yêu cầu dòng điện lớn.
Máy phát điện (Alternator): Tạo ra điện năng khi động cơ hoạt động, sạc lại ắc quy và cung cấp điện cho toàn bộ hệ thống điện của xe. Máy phát được điều khiển bởi bộ điều áp để duy trì điện áp ổn định.

Hệ Thống Đánh Lửa

Hệ thống này chịu trách nhiệm tạo ra tia lửa điện tại bugi để đốt cháy hỗn hợp nhiên liệu và không khí trong buồng đốt.

Bobin đánh lửa (Ignition Coil): Biến đổi điện áp thấp từ ắc quy thành điện áp cao để tạo ra tia lửa.
Bugi (Spark Plugs): Nơi tạo ra tia lửa điện.
Bộ chia điện (Distributor): (Nếu có) Phân phối điện áp cao đến từng bugi theo đúng thứ tự nổ. Các xe đời mới hơn thường sử dụng hệ thống đánh lửa trực tiếp không cần bộ chia điện.

Hệ Thống Chiếu Sáng và Tín Hiệu

Đây là hệ thống quan trọng cho an toàn giao thông, bao gồm đèn chiếu sáng và các thiết bị cảnh báo.

Đèn pha/cos (Headlights): Chiếu sáng phía trước xe.
Đèn hậu/phanh (Taillights/Brake Lights): Chiếu sáng phía sau và cảnh báo khi phanh.
Đèn xi nhan/cảnh báo (Turn Signals/Hazard Lights): Báo hiệu hướng di chuyển.
Còi (Horn): Thiết bị cảnh báo âm thanh.
Các công tắc và rơle: Điều khiển hoạt động của các đèn và còi.

Hệ Thống Điều Khiển Động Cơ (ECU)

Đơn vị điều khiển động cơ (Engine Control Unit – ECU) là “bộ não” của động cơ, thu thập dữ liệu từ các cảm biến và điều khiển các bộ phận chấp hành để tối ưu hóa hiệu suất, tiết kiệm nhiên liệu và giảm khí thải.

Cảm biến (Sensors): Thu thập thông tin về nhiệt độ động cơ, tốc độ, vị trí bướm ga, nồng độ oxy, v.v.
Bộ chấp hành (Actuators): Bao gồm kim phun nhiên liệu, van điều khiển không tải, bobin đánh lửa, v.v., nhận lệnh từ ECU để thực hiện chức năng.
Dây mạng (CAN Bus): (Nếu có) Hệ thống truyền thông nội bộ giúp các ECU và module khác nhau giao tiếp với nhau.

Hệ Thống Tiện Nghi và An Toàn

Bao gồm các mạch điện cho điều hòa không khí, cửa sổ điện, khóa cửa trung tâm, hệ thống âm thanh, hệ thống phanh ABS, túi khí, v.v. Các mạch này thường phức tạp và có thể liên kết với các module điều khiển riêng biệt. Mỗi tiện ích đều có mạch điện riêng, được bảo vệ bởi cầu chì và điều khiển bởi công tắc hoặc rơle.

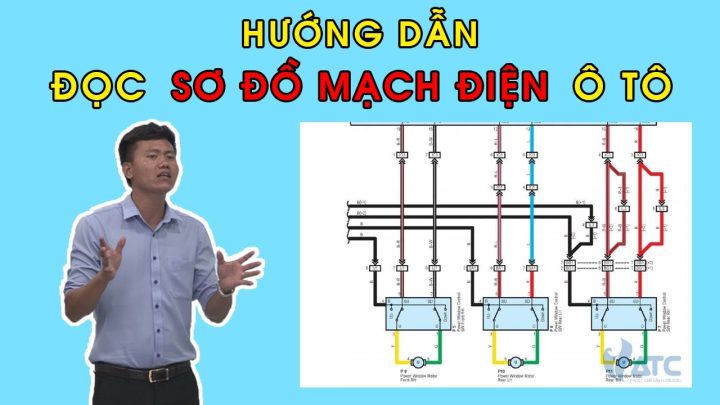

Cách Đọc Hiểu Sơ Đồ Điện Xe Ô Tô Pronto 2007

Để sử dụng hiệu quả sơ đồ điện xe ô tô pronto 2007, bạn cần nắm vững các nguyên tắc cơ bản trong việc đọc và giải mã sơ đồ.

Các Ký Hiệu Cơ Bản

Đường dây: Thường là các đường thẳng, có thể có màu sắc hoặc mã số để chỉ định loại dây và tiết diện.
Nguồn điện (Battery): Ký hiệu hai đường song song (một dài, một ngắn) hoặc biểu tượng ắc quy.
Điểm nối đất (Ground): Biểu tượng ba đường song song giảm dần hoặc hình tam giác ngược.
Cầu chì (Fuse): Biểu tượng hình chữ nhật hoặc đường cong có đoạn bị ngắt. Cầu chì bảo vệ mạch điện khỏi quá tải.
Rơle (Relay): Biểu tượng hình chữ nhật với cuộn dây và các tiếp điểm. Rơle dùng để điều khiển một mạch dòng điện lớn bằng một mạch dòng điện nhỏ hơn.
Công tắc (Switch): Biểu tượng hai điểm nối có thể đóng/mở. Có nhiều loại công tắc (đẩy, xoay, gạt).
Bóng đèn (Lamp): Biểu tượng vòng tròn với dấu “X” bên trong hoặc hình bán nguyệt.
Điện trở (Resistor): Biểu tượng hình ziczac hoặc hình chữ nhật.
Tụ điện (Capacitor): Biểu tượng hai đường thẳng song song.
Diode: Biểu tượng mũi tên chỉ hướng dòng điện.
Động cơ điện (Motor): Biểu tượng vòng tròn với chữ “M” bên trong.

Quy Ước Màu Sắc Dây Điện

Các nhà sản xuất ô tô thường sử dụng hệ thống mã màu tiêu chuẩn cho dây điện để dễ dàng nhận biết. Ví dụ:

Đỏ (R – Red): Thường là dây nguồn chính, có điện áp dương (+).
Đen (B – Black): Thường là dây nối đất (mass/ground).
Xanh lá (G – Green), Xanh dương (L – Blue), Vàng (Y – Yellow), Trắng (W – White): Dùng cho các mạch tín hiệu, điều khiển, chiếu sáng, v.v.
Đôi khi, một dây có thể có hai màu (ví dụ: đỏ sọc đen) để chỉ rõ chức năng cụ thể hơn.

Phương Pháp Đọc Sơ Đồ

Xác định hệ thống cần kiểm tra: Bắt đầu bằng việc tìm phần sơ đồ liên quan đến sự cố bạn đang gặp phải (ví dụ: nếu đèn pha không sáng, hãy tìm phần chiếu sáng).
Theo dõi đường đi của dòng điện: Bắt đầu từ nguồn điện (ắc quy hoặc máy phát), đi qua cầu chì, công tắc, rơle, các bộ phận điện tử và cuối cùng về điểm nối đất.
Kiểm tra các thành phần trên đường đi: Đảm bảo mỗi thành phần hoạt động đúng chức năng của nó. Ví dụ, cầu chì có bị đứt không, công tắc có đóng/mở mạch không, rơle có nhận tín hiệu điều khiển không.
Sử dụng đồng hồ vạn năng: Để đo điện áp, dòng điện và điện trở tại các điểm khác nhau trên mạch để xác định vị trí lỗi.

Tầm Quan Trọng Của Việc Hiểu Sơ Đồ Điện Trong Chẩn Đoán và Sửa Chữa

Việc nắm vững sơ đồ điện xe ô tô pronto 2007 mang lại lợi ích to lớn trong việc chẩn đoán và khắc phục các sự cố điện. Khi một hệ thống nào đó không hoạt động, sơ đồ điện cung cấp một bản đồ chi tiết để truy tìm nguyên nhân. Thay vì phải kiểm tra ngẫu nhiên từng sợi dây hoặc linh kiện, bạn có thể nhanh chóng khoanh vùng khu vực có vấn đề.

Ví dụ, nếu xe Pronto 2007 không khởi động, bạn có thể tham khảo sơ đồ hệ thống khởi động. Sơ đồ sẽ chỉ ra dòng điện từ ắc quy đi qua cầu chì khởi động, đến rơle khởi động, qua công tắc đánh lửa và cuối cùng đến củ đề. Bằng cách kiểm tra điện áp tại từng điểm trên đường đi này bằng đồng hồ vạn năng, bạn có thể xác định chính xác bộ phận nào đang gặp trục trặc – liệu có phải ắc quy yếu, cầu chì bị đứt, rơle bị hỏng, công tắc đánh lửa bị lỗi hay củ đề bị kẹt.

Ngoài ra, khi có nhu cầu lắp đặt thêm các phụ kiện điện tử như hệ thống âm thanh nâng cấp, đèn trợ sáng hay camera hành trình, sơ đồ điện giúp bạn tìm được các điểm lấy nguồn điện và nối đất an toàn, tránh gây quá tải mạch điện gốc của xe. Việc này cũng ngăn ngừa các hư hỏng tiềm ẩn và đảm bảo tuổi thọ của hệ thống điện.

Những Lỗi Điện Thường Gặp Trên Pronto 2007 và Cách Khắc Phục

Dựa trên kinh nghiệm và cấu trúc sơ đồ điện xe ô tô pronto 2007, dưới đây là một số lỗi điện phổ biến và hướng khắc phục:

Xe không khởi động:
- Nguyên nhân: Ắc quy yếu/hỏng, củ đề hỏng, rơle khởi động lỗi, công tắc đánh lửa lỗi, dây điện bị đứt hoặc lỏng.
- Khắc phục: Kiểm tra điện áp ắc quy. Theo dõi mạch khởi động trên sơ đồ, kiểm tra cầu chì, rơle, công tắc đánh lửa và các kết nối dây dẫn. Nếu củ đề không quay, có thể kiểm tra trực tiếp củ đề.
Đèn pha/cos không sáng:
- Nguyên nhân: Bóng đèn cháy, cầu chì đứt, rơle đèn hỏng, công tắc đèn lỗi, dây điện bị đứt.
- Khắc phục: Kiểm tra bóng đèn. Xác định cầu chì đèn pha trên sơ đồ và kiểm tra. Kiểm tra rơle và công tắc đèn theo sơ đồ. Đôi khi, lỗi nằm ở dây nối đất bị lỏng.
Còi không kêu:
- Nguyên nhân: Còi hỏng, cầu chì còi đứt, rơle còi lỗi, công tắc còi (trên vô lăng) hỏng, dây điện đứt.
- Khắc phục: Kiểm tra trực tiếp còi bằng cách cấp điện 12V. Kiểm tra cầu chì và rơle còi. Kiểm tra công tắc còi và các kết nối dây.
Điều hòa không mát:
- Nguyên nhân: Hết gas, lốc lạnh hỏng, quạt gió hỏng, rơle/cầu chì điều hòa lỗi, cảm biến nhiệt độ lỗi, module điều khiển lỗi.
- Khắc phục: Đây là hệ thống phức tạp, cần kiểm tra gas lạnh trước. Sau đó, dựa vào sơ đồ điện xe ô tô pronto 2007 phần điều hòa để kiểm tra các mạch cấp nguồn cho lốc lạnh, quạt gió, và tín hiệu từ cảm biến đến module điều khiển.
Cửa kính điện không hoạt động:
- Nguyên nhân: Mô tơ cửa kính hỏng, công tắc cửa kính lỗi, cầu chì đứt, dây điện bị đứt hoặc kẹt.
- Khắc phục: Kiểm tra cầu chì cửa kính. Theo dõi mạch cửa kính trên sơ đồ, kiểm tra công tắc và mô tơ. Dây điện trong cánh cửa có thể bị đứt do đóng mở nhiều lần.

Việc khắc phục các lỗi điện đòi hỏi sự kiên nhẫn, dụng cụ phù hợp và tuân thủ các quy tắc an toàn. Luôn ngắt kết nối ắc quy trước khi thực hiện bất kỳ công việc sửa chữa điện nào để tránh chập điện và hư hỏng thêm.

Lưu Ý An Toàn Khi Làm Việc Với Hệ Thống Điện Ô Tô

Khi tiếp cận với sơ đồ điện xe ô tô pronto 2007 và thực hiện sửa chữa, an toàn là yếu tố hàng đầu. Điện trên ô tô tuy không có điện áp cao như điện dân dụng nhưng dòng điện lại rất lớn, có thể gây bỏng, chập cháy hoặc hư hỏng nặng cho xe.

Luôn ngắt kết nối ắc quy: Trước khi thực hiện bất kỳ công việc nào liên quan đến hệ thống điện, hãy tháo cọc âm (-) của ắc quy để cắt nguồn điện.
Sử dụng dụng cụ chuyên dụng: Kìm, tuốc nơ vít, đồng hồ vạn năng phải có tay cầm cách điện và được thiết kế cho công việc điện.
Kiểm tra kỹ trước khi cấp điện: Sau khi sửa chữa, hãy kiểm tra lại tất cả các kết nối, đảm bảo không có dây bị hở hoặc nối sai trước khi cấp điện trở lại.
Không dùng dây điện quá nhỏ: Khi thay thế dây điện, phải sử dụng dây có tiết diện phù hợp với dòng điện định mức để tránh quá tải và cháy.
Đảm bảo nối đất tốt: Các điểm nối đất phải sạch sẽ, chắc chắn để đảm bảo dòng điện trở về ắc quy an toàn.
Tránh làm việc trong môi trường ẩm ướt: Nước là chất dẫn điện, có thể gây chập cháy nguy hiểm.

Việc tuân thủ các quy tắc an toàn này không chỉ bảo vệ bạn mà còn bảo vệ chiếc xe Pronto 2007 của bạn khỏi những hư hỏng không đáng có.

Nơi Tìm Sơ Đồ Điện Xe Ô Tô Pronto 2007 Đáng Tin Cậy

Để có được sơ đồ điện xe ô tô pronto 2007 chính xác và đầy đủ, bạn có thể tham khảo các nguồn sau:

Sách hướng dẫn sửa chữa chính hãng (Service Manual): Đây là nguồn thông tin đáng tin cậy nhất. Sách này thường đi kèm với xe hoặc có thể mua từ các đại lý ủy quyền.
Các phần mềm chuyên dụng: Một số phần mềm chẩn đoán và sửa chữa ô tô chuyên nghiệp có tích hợp sơ đồ điện của nhiều dòng xe, bao gồm cả Pronto 2007.
Diễn đàn và cộng đồng ô tô: Nhiều thợ máy và chủ xe kinh nghiệm chia sẻ các tài liệu hữu ích trên các diễn đàn chuyên về ô tô.
Website chuyên ngành: Một số trang web cung cấp tài liệu kỹ thuật ô tô. Tuy nhiên, cần kiểm tra độ tin cậy của nguồn trước khi sử dụng.
Thợ máy chuyên nghiệp: Các gara ô tô uy tín thường có đầy đủ các tài liệu kỹ thuật và sơ đồ điện cho nhiều dòng xe, và có thể hỗ trợ bạn khi cần.

Việc sở hữu một sơ đồ điện rõ ràng, chính xác sẽ là công cụ vô giá giúp bạn bảo dưỡng và sửa chữa chiếc Pronto 2007 của mình một cách hiệu quả nhất. Với kinh nghiệm và nguồn tài liệu đáng tin cậy, bạn có thể tự tin hơn trong việc quản lý chiếc xe yêu quý của mình, đồng thời tiết kiệm đáng kể chi phí sửa chữa. Đừng ngần ngại tìm hiểu thêm các thông tin hữu ích về xe hơi và bảo dưỡng ô tô tại baba.com.vn.

Phần Kết

Hệ thống điện trên xe ô tô Pronto 2007 là một mạng lưới phức tạp nhưng không kém phần logic. Việc nắm vững sơ đồ điện xe ô tô pronto 2007

canon 2900 báo lỗi fixing unit error, iphone usb tethering windows 10, cách ghép 2 tờ a4 thành 1 trang a3, cách đưa google ra màn hình

không chỉ là kiến thức chuyên môn mà còn là kỹ năng cần thiết giúp chủ xe và thợ máy chẩn đoán, sửa chữa và bảo dưỡng xe một cách hiệu quả, an toàn. Từ việc hiểu các ký hiệu cơ bản, màu sắc dây dẫn đến việc theo dõi đường đi của dòng điện, mỗi bước đều đóng góp vào khả năng xác định và khắc phục sự cố. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và những công cụ cần thiết để tự tin hơn trong việc xử lý các vấn đề điện trên chiếc Pronto 2007 của mình, đảm bảo xe luôn vận hành ổn định và bền bỉ.
