Bánh xe và lốp xe là những thành phần không thể thiếu, đóng vai trò cực kỳ quan trọng đối với sự vận hành an toàn và hiệu quả của mọi chiếc xe ô tô. Để đảm bảo khả năng vận hành tối ưu và thực hiện bảo dưỡng đúng cách, việc hiểu rõ về cấu tạo của bánh xe ô tô cùng với chức năng và cấu tạo của lốp là kiến thức nền tảng mà mỗi chủ xe nên nắm vững. Bài viết này sẽ đi sâu phân tích các bộ phận cấu thành nên bánh xe và lốp, giúp bạn có cái nhìn toàn diện hơn về bộ phận tiếp xúc trực tiếp với mặt đường này.
Các bộ phận chính cấu tạo nên bánh xe ô tô
Để hiểu được cách một bánh xe hoạt động và tại sao mỗi bộ phận lại quan trọng, chúng ta cần tìm hiểu chi tiết về cấu tạo của bánh xe ô tô. Bánh xe, hay còn gọi là mâm xe (rim), không chỉ đơn thuần là một vòng kim loại mà là một cấu trúc phức tạp gồm nhiều thành phần liên kết chặt chẽ với nhau. Việc nắm vững các bộ phận này giúp ích rất nhiều trong việc lựa chọn mâm xe phù hợp khi cần thay thế hoặc nâng cấp, cũng như hiểu được các vấn đề có thể xảy ra.
Lỗ khoan trung tâm
Đây là phần nằm ở chính giữa tâm của bánh xe, được thiết kế để khớp chính xác vào trục bánh xe (hub) của xe. Lỗ khoan trung tâm có vai trò cực kỳ quan trọng trong việc định tâm bánh xe, đảm bảo nó quay một cách cân bằng và chịu được toàn bộ trọng lượng của xe khi di chuyển. Kích thước của lỗ khoan trung tâm cần phải tương thích với kích thước trục xe để tránh rung lắc hoặc lắp đặt không an toàn. May mắn thay, hầu hết các nhà sản xuất mâm xe hiện nay đều thiết kế lỗ khoan trung tâm đủ lớn để phù hợp với nhiều loại xe khác nhau, và sử dụng các vòng định tâm (hub-centric rings) để điều chỉnh cho vừa vặn với từng mẫu xe cụ thể.
Đĩa trung tâm và Vòng bu lông
Đi ra từ lỗ khoan trung tâm là đĩa trung tâm của bánh xe. Đây là khu vực mà các lỗ bu lông được gia công. Các lỗ này chính là nơi các đinh tán bánh xe (wheel studs) của xe xuyên qua. Khi lắp đặt, các đai ốc bánh xe (lug nuts) sẽ được siết chặt vào các đinh tán này, cố định bánh xe vào trục một cách chắc chắn. Số lượng đinh tán và khoảng cách giữa chúng tạo thành một vòng tròn đặc trưng, được gọi là mẫu bu lông (bolt pattern). Mẫu bu lông là một thông số kỹ thuật quan trọng, khác nhau giữa các nhà sản xuất và mẫu xe, quyết định khả năng tương thích của bánh xe với xe.
Nan hoa
Nan hoa (spokes) là những thanh hoặc khối vật liệu nối đĩa trung tâm với vòng ngoài cùng của bánh xe (thùng bánh xe/vành). Chức năng chính của nan hoa là cung cấp độ cứng cáp và sự toàn vẹn cấu trúc cho bánh xe, phân tán lực từ trục xe ra vành bánh xe, đồng thời chịu tải trọng và các lực tác động khi xe vận hành. Bên cạnh vai trò kỹ thuật, nan hoa còn là yếu tố thẩm mỹ quan trọng, góp phần tạo nên phong cách và thiết kế độc đáo cho từng loại mâm xe, đặc biệt là trên các dòng xe hạng sang hoặc xe thể thao.
Thùng bánh xe (Vành – Rim)
Thùng bánh xe, hay còn gọi là vành (rim), là phần vòng ngoài cùng của bánh xe kim loại, nơi lốp xe được gắn vào. Phần này có hình dạng phức tạp, được thiết kế đặc biệt để giữ lốp ở đúng vị trí và duy trì áp suất không khí. Các bộ phận chính của thùng bánh xe bao gồm: tâm rơi (drop center), là khu vực có đường kính nhỏ nhất giúp việc lắp và tháo lốp trở nên dễ dàng hơn; rãnh hạt (bead seat), là bề mặt mà hạt lốp (bead) nằm và tạo độ kín khí; và mép vành (flanges) hoặc mặt bích, là rìa ngoài cùng của vành, có nhiệm vụ giữ hạt lốp không bị trượt ra ngoài khi lốp được bơm căng và chịu tải trọng hoặc lực ngang. Mép vành cũng thường được thiết kế để tăng tính thẩm mỹ.

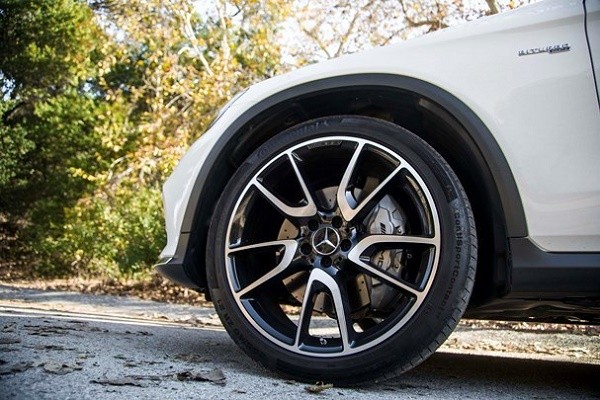

Sơ đồ cấu tạo chi tiết của bánh xe ô tô
Chức năng quan trọng của lốp xe ô tô
Lốp xe là thành phần tiếp xúc trực tiếp và duy nhất giữa xe với mặt đường. Mặc dù bài viết tập trung vào cấu tạo của bánh xe ô tô (phần mâm), nhưng không thể không nhắc đến lốp, bộ phận kết hợp với mâm tạo thành “bánh xe” hoàn chỉnh. Lốp được thiết kế để thực hiện một loạt các chức năng thiết yếu, đảm bảo an toàn và hiệu suất vận hành:
- Hỗ trợ trọng lượng của xe: Lốp, đặc biệt là không khí nén bên trong, chịu toàn bộ tải trọng của xe và những thứ trên xe.
- Hấp thụ chấn động: Lốp hoạt động như một hệ thống giảm xóc đầu tiên, làm dịu các rung động và chấn động từ mặt đường gồ ghề trước khi chúng truyền đến hệ thống treo của xe, mang lại cảm giác lái êm ái hơn.
- Truyền lực: Lốp là nơi truyền lực kéo từ động cơ, lực phanh từ hệ thống phanh, và mô-men xoắn xuống mặt đường, giúp xe di chuyển, tăng tốc, giảm tốc và dừng lại.
- Duy trì và thay đổi hướng di chuyển: Gai lốp và cấu trúc bên trong lốp cung cấp độ bám cần thiết để xe duy trì hướng đi thẳng, vào cua an toàn và phản ứng với thao tác lái của người điều khiển.
Để thực hiện các chức năng này, lốp được làm từ nhiều lớp vật liệu khác nhau, chủ yếu là cao su kết hợp với các lớp bố cường lực và chứa khí nén với áp suất phù hợp. Áp suất khí bên trong lốp là yếu tố then chốt giúp lốp duy trì hình dạng, chịu tải và hoạt động hiệu quả.
Cấu tạo chi tiết của lốp xe ô tô
Sau khi đã tìm hiểu về cấu tạo của bánh xe ô tô (mâm xe), chúng ta hãy cùng khám phá cấu trúc phức tạp của lốp xe, bộ phận không thể tách rời tạo nên bánh xe hoàn chỉnh. Lốp xe hiện đại là một sản phẩm kỹ thuật cao, được cấu thành từ nhiều lớp và bộ phận với các vai trò riêng biệt:
Mặt lốp (Gai lốp)
Mặt lốp là phần ngoài cùng tiếp xúc trực tiếp với mặt đường. Nó được làm từ hợp chất cao su đặc biệt, có khả năng chống mài mòn, chịu nhiệt và cung cấp độ bám. Phần nổi bật nhất của mặt lốp là các rãnh và khối cao su tạo nên hoa lốp hay gai lốp (tread pattern). Thiết kế gai lốp có ảnh hưởng lớn đến khả năng thoát nước (ngăn chặn hiện tượng trượt nước – aquaplaning), độ bám đường trong các điều kiện khác nhau (khô, ướt, tuyết), khả năng phanh và xử lý khi vào cua. Độ dày và hợp chất cao su của mặt lốp được tối ưu hóa cho mục đích sử dụng cụ thể của lốp (du lịch, thể thao, địa hình…).
Vai lốp
Vai lốp là phần nằm ở hai bên của mặt lốp, là khu vực chuyển tiếp giữa mặt lốp và hông lốp. Vai lốp thường có các rãnh hoặc khối nhỏ hơn gai lốp chính, đóng vai trò hỗ trợ khả năng thoát nước và tăng độ bám khi vào cua. Ngoài ra, vai lốp còn giúp phân tán nhiệt sinh ra trong quá trình lốp lăn trên đường, bảo vệ các lớp bố bên trong khỏi bị quá nhiệt.
Đai (Lớp bố tăng cứng)
Đai là các lớp vật liệu gia cố (thường là sợi thép, nylon hoặc kevlar) nằm ngay dưới mặt lốp, chạy theo chu vi của lốp. Chức năng chính của đai là tăng độ cứng vững cho khu vực mặt lốp, giúp lốp giữ được hình dạng phẳng khi tiếp xúc với mặt đường. Điều này cải thiện khả năng bám đường, độ ổn định khi chạy ở tốc độ cao, phản ứng lái chính xác hơn và chống lại các tác động từ bên ngoài như đá dăm hay vật nhọn.
Hạt phụ (Apex)
Đây là một dải cao su cứng hình tam giác nằm ngay trên dây hạt, kéo dài lên phần hông lốp. Hạt phụ có tác dụng tăng độ cứng và độ ổn định cho khu vực hạt lốp, giúp lốp bám chắc chắn vào vành xe và giảm thiểu biến dạng ở phần hông lốp, đặc biệt là khi vào cua hoặc di chuyển qua địa hình gồ ghề.
Dây hạt (Bead Core)
Dây hạt là cấu trúc hình vòng được tạo thành từ nhiều sợi dây thép cường độ cao bó lại, được bọc trong cao su. Dây hạt là bộ phận quan trọng giúp lốp bám chặt vào vành bánh xe. Cấu trúc này tạo ra một vòng kín và cứng cáp, đảm bảo lốp được giữ cố định trên rãnh hạt của vành và tạo ra lớp đệm kín khí, đặc biệt quan trọng đối với lốp không săm.
Lớp lót bên trong (Inner Liner)
Lớp lót bên trong là một lớp cao su đặc biệt có độ kín khí rất cao, nằm ở mặt trong cùng của lốp. Lớp này thay thế cho săm truyền thống trong lốp không săm, ngăn không khí bên trong lốp thoát ra ngoài qua cấu trúc bố lốp. Việc lớp lót bên trong bị hỏng có thể dẫn đến mất áp suất lốp từ từ.
Thân lốp (Carcass/Casing)
Thân lốp là bộ khung chính, là nền tảng cấu trúc chịu lực của lốp. Nó được tạo thành từ các lớp bố (ply) làm bằng sợi (thường là polyester, nylon hoặc rayon) được nhúng trong cao su. Trong lốp bố tỏa tròn (radial), các lớp bố này được đặt vuông góc với chu vi lốp, mang lại sự linh hoạt cho hông lốp và độ cứng vững cho mặt lốp (kết hợp với đai). Thân lốp chịu áp suất khí bên trong, chịu tải trọng của xe và hấp thụ các lực tác động từ mặt đường.
Hạt hỗ trợ (Bead Bundle Area)
Đây là khu vực bao gồm dây hạt, hạt phụ và các lớp bố thân lốp được gia cường, tạo nên vùng tiếp xúc và bám vào vành bánh xe. Khu vực này phải cực kỳ chắc chắn để chịu được áp lực và lực căng khi lốp được bơm căng và hoạt động.
Phần hông (Sidewall)
Phần hông là khu vực đàn hồi ở hai bên lốp, nằm giữa vai lốp và hạt lốp. Phần hông bị biến dạng nhiều nhất khi lốp quay, giúp hấp thụ các chấn động nhỏ từ mặt đường và chịu đựng lực ngang khi xe vào cua. Lớp cao su ở phần hông cũng bảo vệ các lớp bố thân lốp bên trong khỏi tác động của môi trường và vật lý. Đây cũng là nơi chứa các thông tin quan trọng về lốp như kích thước, loại lốp, chỉ số tải trọng, chỉ số tốc độ, và các cảnh báo an toàn.

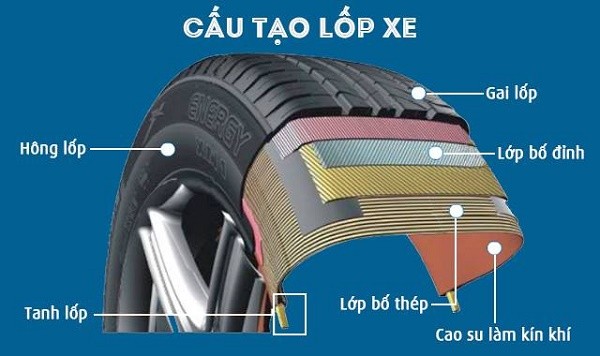

Các lớp và bộ phận cấu tạo nên lốp xe ô tô
Hiểu rõ về cấu tạo của bánh xe ô tô (bao gồm cả mâm và lốp) không chỉ là kiến thức cơ bản mà còn giúp bạn đưa ra những quyết định thông minh hơn về việc bảo dưỡng, sửa chữa, hoặc lựa chọn lốp/mâm phù hợp cho chiếc xe của mình, đảm bảo an toàn và hiệu suất vận hành tối ưu. Để được tư vấn chuyên sâu về lốp, mâm xe và các dịch vụ bảo dưỡng xe, hãy truy cập website chính thức của chúng tôi tại toyotaokayama.com.vn.
