Tìm hiểu về cấu tạo côn xe ô tô là bước đầu tiên để nắm vững cách vận hành và bảo dưỡng chiếc xe của bạn một cách hiệu quả. Côn xe, hay còn gọi là bộ ly hợp, đóng vai trò then chốt trong việc kết nối và ngắt kết nối động cơ với hộp số, giúp xe chuyển động mượt mà và an toàn. Bài viết này sẽ đi sâu vào các bộ phận cấu thành nên bộ ly hợp và giải thích rõ ràng nguyên lý hoạt động của chúng.
Côn xe ô tô là gì?
Côn xe ô tô, hay còn được gọi là bộ ly hợp, là một bộ phận không thể thiếu trong hệ thống truyền lực của xe hơi, đặc biệt là các dòng xe số sàn. Chức năng chính của bộ ly hợp là đóng vai trò như một “cầu nối” tạm thời, cho phép truyền động năng từ động cơ đến hộp số và bánh xe, hoặc ngắt hoàn toàn kết nối này khi cần thiết. Điều này giúp người lái có thể dễ dàng dừng xe, khởi động lại, hoặc thay đổi cấp số mà không làm chết máy hoặc gây hư hỏng cho hệ thống truyền lực.
Ngoài nhiệm vụ truyền và ngắt truyền động, bộ ly hợp còn có khả năng hấp thụ các rung động và giảm thiểu tải trọng đột ngột cho hệ thống truyền lực khi người lái thao tác chuyển số hoặc khởi động xe. Điều này góp phần quan trọng vào việc bảo vệ động cơ và hộp số khỏi những tác động mạnh, kéo dài tuổi thọ cho các bộ phận đắt tiền này và nâng cao sự thoải mái khi lái xe.
Cấu tạo chi tiết của bộ ly hợp ô tô
Hiểu rõ cấu tạo côn xe ô tô giúp người dùng hình dung được cách thức bộ phận này hoạt động và nhận biết sớm các dấu hiệu bất thường. Bộ ly hợp bao gồm nhiều bộ phận liên kết chặt chẽ với nhau để thực hiện chức năng truyền và ngắt lực. Các thành phần chính làm nên cấu tạo bộ ly hợp ô tô gồm có hệ thống điều khiển, đĩa ly hợp, đĩa ép, và vòng bi cắt ly hợp, cùng một số chi tiết phụ trợ khác.
Bàn đạp côn và hệ thống điều khiển
Bàn đạp côn là điểm tiếp xúc trực tiếp của người lái với bộ ly hợp. Bàn đạp này được kết nối với cơ cấu điều khiển, có thể là hệ thống cơ khí (dây cáp) hoặc thủy lực (xilanh chính và xilanh con). Khi người lái đạp bàn đạp côn, lực tác động sẽ được truyền qua hệ thống này để điều khiển hoạt động đóng hoặc ngắt của bộ ly hợp. Hệ thống thủy lực, sử dụng áp suất dầu, ngày càng phổ biến nhờ khả năng truyền lực nhẹ nhàng và chính xác hơn.
Đĩa ly hợp ma sát
Đây là bộ phận trung tâm của bộ ly hợp, có dạng đĩa tròn với vật liệu ma sát ở cả hai mặt, thường được làm từ amiăng, gốm hoặc các hợp chất ma sát tiên tiến khác. Đĩa ly hợp được gắn trên trục sơ cấp của hộp số và nằm giữa bánh đà (gắn với động cơ) và đĩa ép. Khi bộ ly hợp ở trạng thái đóng (nhả bàn đạp côn), đĩa ly hợp bị ép chặt giữa bánh đà và đĩa ép, tạo ra ma sát để truyền mô men xoắn từ động cơ sang hộp số. Độ bền và khả năng chịu nhiệt của vật liệu ma sát quyết định tuổi thọ của đĩa ly hợp.

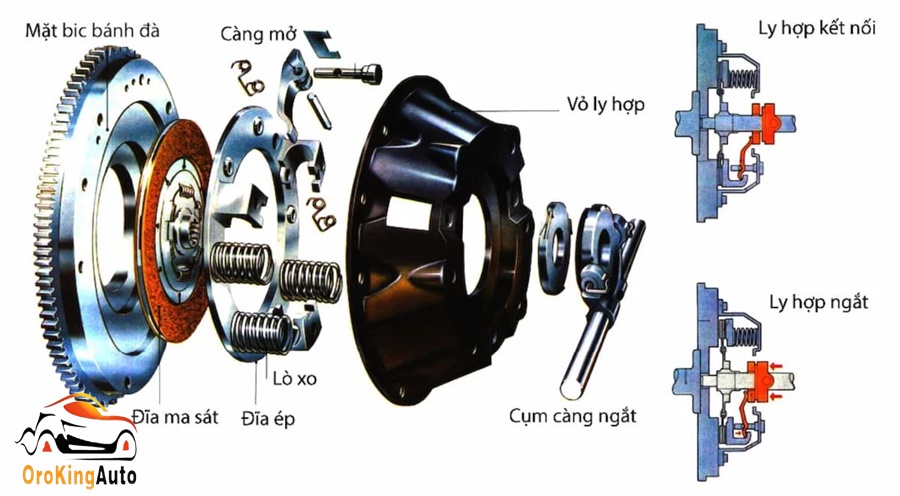

Cấu tạo côn xe ô tô
Các bộ phận chính trong cấu tạo bộ ly hợp xe ô tô, bao gồm đĩa ma sát, đĩa ép và vòng bi cắt ly hợp.
Đĩa ép và cơ cấu lò xo
Đĩa ép, còn gọi là mâm ép, là một đĩa kim loại lớn nằm đối diện với đĩa ly hợp. Đĩa ép được gắn với vỏ bộ ly hợp và quay cùng tốc độ với động cơ. Phía sau đĩa ép là cơ cấu lò xo (có thể là lò xo màng hoặc lò xo trụ) và một bộ phận gọi là “càng cắt” (hoặc “càng cua”). Cơ cấu lò xo có nhiệm vụ tạo ra lực ép mạnh mẽ giữ chặt đĩa ly hợp vào bánh đà khi bộ ly hợp đóng. Khi bộ ly hợp được ngắt (đạp bàn đạp côn), càng cắt tác động vào cơ cấu lò xo, làm giảm hoặc loại bỏ lực ép, cho phép đĩa ly hợp tách rời khỏi bánh đà và đĩa ép.
Vòng bi cắt ly hợp (Bi Tê)
Vòng bi cắt ly hợp, thường được gọi là “bi Tê”, là một vòng bi đặc biệt nằm giữa càng cắt và cơ cấu lò xo của đĩa ép. Khi người lái đạp bàn đạp côn, càng cắt di chuyển về phía trước và đẩy vòng bi Tê tì vào trung tâm của cơ cấu lò xo (thường là lò xo màng). Lực này làm biến dạng cơ cấu lò xo, giải phóng áp lực đang ép đĩa ly hợp. Vòng bi Tê chịu tải trọng lớn và quay liên tục khi bộ ly hợp đang được ngắt, do đó rất dễ bị mòn hoặc hư hỏng nếu người lái có thói quen “rê côn” (giữ bàn đạp côn ở vị trí nửa chừng).
Các bộ phận khác
Ngoài các bộ phận chính kể trên, cấu tạo côn xe ô tô còn bao gồm bánh đà ( flywheel) – một khối kim loại nặng gắn vào đuôi trục khuỷu động cơ, vừa là nơi đĩa ly hợp tì vào khi đóng, vừa giúp ổn định vòng tua động cơ; trục côn (trục sơ cấp hộp số) – nơi đĩa ly hợp được gắn vào và truyền động đến hộp số; cùng với xy lanh chính, xy lanh con (trong hệ thống thủy lực), và bộ trợ lực ly hợp (trên một số dòng xe hiện đại giúp thao tác đạp côn nhẹ nhàng hơn). Sự phối hợp nhịp nhàng của tất cả các bộ phận này đảm bảo bộ ly hợp hoạt động trơn tru.
Nguyên lý hoạt động của côn xe ô tô
Bộ cấu tạo côn xe ô tô hoạt động dựa trên nguyên lý ma sát để truyền mô men xoắn từ động cơ. Hoạt động này diễn ra qua hai giai đoạn chính: kết nối truyền động (khi nhả bàn đạp côn) và ngắt truyền động (khi đạp bàn đạp côn).
Quá trình truyền lực
Khi người lái không tác động lên bàn đạp côn, bộ ly hợp ở trạng thái đóng (khớp). Lúc này, cơ cấu lò xo trong mâm ép tạo ra một lực ép rất lớn, ép chặt đĩa ly hợp ma sát vào bề mặt bánh đà. Do đĩa ly hợp được gắn với trục sơ cấp của hộp số, và bánh đà quay cùng với trục khuỷu động cơ, lực ma sát mạnh mẽ giữa bánh đà, đĩa ly hợp và đĩa ép cho phép mô men xoắn từ động cơ được truyền hoàn toàn sang trục sơ cấp hộp số. Từ đó, động lực được truyền qua hộp số đến các bánh xe, giúp xe di chuyển.
Nguyên lý truyền động côn xe ô tô
Sơ đồ mô tả nguyên lý truyền động của côn xe ô tô khi bộ ly hợp đang ở trạng thái đóng.
Quá trình ngắt lực
Khi người lái đạp bàn đạp côn, lực từ chân được truyền qua hệ thống điều khiển (dây cáp hoặc thủy lực) đến càng cắt. Càng cắt tác động lên vòng bi cắt ly hợp, đẩy vòng bi này vào trung tâm của cơ cấu lò xo trên mâm ép. Áp lực này làm biến dạng cơ cấu lò xo, giải phóng lực ép đang giữ đĩa ly hợp.
Nguyên lý ngắt truyền động côn xe ô tô
Sơ đồ mô tả nguyên lý ngắt truyền động của côn xe ô tô khi người lái đạp bàn đạp côn.
Khi lực ép bị giải phóng, đĩa ly hợp không còn bị kẹp chặt giữa bánh đà và đĩa ép nữa. Dù bánh đà (và động cơ) vẫn đang quay, đĩa ly hợp (và trục sơ cấp hộp số) có thể quay tự do hoặc đứng yên mà không nhận được mô men xoắn từ động cơ. Lúc này, kết nối giữa động cơ và hộp số đã bị ngắt hoàn toàn, cho phép người lái thực hiện các thao tác như vào số, chuyển số, hoặc dừng xe mà không bị giật cục hay chết máy.
Dấu hiệu nhận biết côn xe ô tô cần kiểm tra
Bộ ly hợp là một bộ phận chịu mài mòn theo thời gian sử dụng. Việc nhận biết sớm các dấu hiệu hư hỏng giúp ngăn ngừa sự cố nghiêm trọng và tiết kiệm chi phí sửa chữa. Một số dấu hiệu côn xe ô tô bị hỏng phổ biến bao gồm cảm giác nặng khi đạp bàn đạp côn, xe di chuyển chậm hoặc không di chuyển khi nhả côn, hiện tượng rung lắc khi nhả côn, và phát ra tiếng ồn lạ.
Đạp bàn đạp côn nặng hơn bình thường có thể báo hiệu vấn đề với hệ thống điều khiển (thiếu dầu thủy lực, kẹt cáp) hoặc mòn, hỏng các bộ phận cơ khí bên trong bộ ly hợp. Xe di chuyển chậm hoặc không di chuyển khi nhả côn (hay còn gọi là “côn bị trượt”) là dấu hiệu rõ ràng nhất của đĩa ly hợp ma sát bị mòn nghiêm trọng hoặc bị bám dầu mỡ. Hiện tượng rung lắc khi nhả côn có thể do bề mặt đĩa ly hợp hoặc bánh đà không phẳng, hoặc do các lò xo giảm chấn trên đĩa ly hợp bị gãy, hỏng. Tiếng ồn phát ra khi thao tác với côn (như tiếng kêu ken két hoặc rào rào) thường liên quan đến vòng bi cắt ly hợp (bi Tê) bị khô dầu, mòn hoặc vỡ. Ngoài ra, các dấu hiệu khác như khó vào số, có mùi khét đặc trưng (do ma sát quá mức), mức tiêu hao nhiên liệu tăng bất thường, hoặc khó khởi động xe đôi khi cũng liên quan đến các vấn đề của bộ ly hợp.
Khi nào cần thay mới bộ ly hợp?
Tuổi thọ của bộ ly hợp phụ thuộc vào nhiều yếu tố như phong cách lái xe, điều kiện đường sá và chất lượng của bộ phận. Mặc dù nhà sản xuất thường đưa ra khuyến cáo thay thế sau một quãng đường nhất định (thường từ 60.000 km đến 100.000 km), con số này chỉ mang tính tham khảo. Quan trọng hơn cả là chú ý đến các dấu hiệu bộ ly hợp bị hư hỏng đã nêu ở trên.
Nếu xe của bạn xuất hiện một hoặc nhiều dấu hiệu bất thường, đặc biệt là hiện tượng côn bị trượt (động cơ gầm lên khi tăng ga nhưng xe không tăng tốc tương ứng), đó là lúc bạn cần đưa xe đi kiểm tra và thay thế bộ ly hợp càng sớm càng tốt. Việc chậm trễ có thể dẫn đến hư hỏng nặng hơn cho bánh đà, hộp số và các bộ phận liên quan, làm tăng chi phí sửa chữa đáng kể.
Bao lâu thì thay côn xe ô tô?
Đồng hồ đo quãng đường xe ô tô và hình ảnh bộ ly hợp, minh họa thời điểm cần xem xét thay thế.
Bí quyết bảo dưỡng côn xe ô tô bền bỉ
Để kéo dài tuổi thọ và đảm bảo bộ ly hợp hoạt động hiệu quả, việc bảo dưỡng định kỳ và sử dụng đúng cách là vô cùng quan trọng. Một số bí quyết giúp bạn bảo vệ bộ cấu tạo côn xe ô tô bao gồm thay dầu côn định kỳ, lưu ý thao tác sử dụng và kiểm tra bộ ly hợp thường xuyên.
Thay dầu côn (dầu thủy lực ly hợp) theo khuyến cáo của nhà sản xuất (thường sau mỗi 40.000 – 60.000 km) giúp hệ thống điều khiển thủy lực hoạt động trơn tru, giảm ma sát và ngăn ngừa ăn mòn. Cách sử dụng côn ảnh hưởng trực tiếp đến độ bền của nó. Tránh các thói quen xấu như “rê côn” (giữ bàn đạp côn ở vị trí nửa chừng khi dừng đèn đỏ hoặc di chuyển tốc độ thấp), đạp côn khi không cần thiết, nhả côn quá đột ngột, hoặc để chân lên bàn đạp côn khi đang chạy xe. Luôn đạp hết hành trình bàn đạp côn khi chuyển số và nhả côn từ từ, kết hợp nhịp nhàng với chân ga. Cuối cùng, hãy đưa xe đến garage uy tín để kiểm tra bộ ly hợp sau mỗi 20.000 – 30.000 km. Các kỹ thuật viên sẽ kiểm tra độ mòn của đĩa ly hợp, tình trạng của vòng bi Tê, độ kín của hệ thống thủy lực và điều chỉnh nếu cần. Việc kiểm tra định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn, thay thế các bộ phận nhỏ bị mòn trước khi chúng làm hỏng các bộ phận lớn hơn trong bộ cấu tạo côn xe ô tô.
Cách bảo dưỡng côn xe ô tô
Hình ảnh mô tả các bước kiểm tra và bảo dưỡng bộ ly hợp xe ô tô.
Hiểu rõ cấu tạo côn xe ô tô, nguyên lý hoạt động, các dấu hiệu hư hỏng và biết cách bảo dưỡng đúng đắn không chỉ giúp bạn lái xe an toàn và thoải mái hơn mà còn góp phần tiết kiệm đáng kể chi phí sửa chữa về lâu dài. Việc chăm sóc bộ ly hợp đúng cách là chìa khóa để đảm bảo hệ thống truyền lực của xe luôn hoạt động ở trạng thái tốt nhất. Để được tư vấn chuyên sâu và thực hiện bảo dưỡng bộ ly hợp bởi đội ngũ kỹ thuật viên giàu kinh nghiệm, hãy liên hệ với toyotaokayama.com.vn ngay hôm nay.
