Cấu tạo cánh cửa xe ô tô: Từ khung sườn đến hệ thống an toàn

Cánh cửa xe ô tô không chỉ đơn thuần là bộ phận để ra vào xe, mà còn là một cấu trúc phức tạp, tích hợp nhiều công nghệ và vật liệu nhằm đảm bảo an toàn, cách âm, cách nhiệt và tiện nghi cho người sử dụng. Hiểu rõ về cấu tạo cánh cửa xe ô tô sẽ giúp chúng ta nhận thấy sự tinh xảo trong kỹ thuật chế tạo và tầm quan trọng của từng chi tiết, từ khung sườn vững chắc đến các hệ thống điện tử hiện đại. Đây là một bộ phận không thể thiếu, đóng góp trực tiếp vào trải nghiệm lái xe cũng như sự an toàn tổng thể của hành khách.

Tầm quan trọng của cánh cửa xe ô tô

Cánh cửa xe ô tô đóng vai trò then chốt trong việc bảo vệ người ngồi bên trong. Trong trường hợp xảy ra va chạm bên sườn, cánh cửa phải đủ vững chắc để hấp thụ và phân tán lực tác động, ngăn chặn sự xâm nhập của vật thể lạ vào khoang cabin. Ngoài chức năng an toàn, cánh cửa còn là yếu tố quan trọng về mặt tiện nghi, cách âm, cách nhiệt, đảm bảo một không gian yên tĩnh và thoải mái cho hành khách. Về mặt thẩm mỹ, cánh cửa cũng góp phần định hình phong cách và thiết kế tổng thể của chiếc xe. Khả năng đóng mở êm ái, nhẹ nhàng, cùng với sự tích hợp của các tính năng thông minh như khóa trung tâm, kính chỉnh điện, gương chiếu hậu, đèn chiếu sáng… đều là những yếu tố mà các nhà sản xuất xe hơi không ngừng tối ưu để nâng cao trải nghiệm người dùng.

Các thành phần chính trong cấu tạo cánh cửa xe ô tô

Cấu tạo cánh cửa xe ô tô là sự kết hợp hài hòa của nhiều bộ phận khác nhau, mỗi phần đảm nhiệm một chức năng riêng biệt nhưng lại liên kết chặt chẽ để tạo nên một tổng thể hoàn chỉnh. Từ khung sườn chịu lực đến các chi tiết nhỏ nhất như dây dẫn điện, tất cả đều phải được tính toán kỹ lưỡng để đảm bảo hiệu suất và độ bền.

Khung sườn cánh cửa và vật liệu

Khung sườn là nền tảng của cánh cửa xe ô tô, chịu trách nhiệm chính trong việc định hình cấu trúc và chịu đựng các lực tác động. Vật liệu phổ biến nhất để chế tạo khung sườn là thép cường độ cao, đôi khi được kết hợp với các hợp kim nhôm nhẹ hơn để giảm trọng lượng xe mà vẫn đảm bảo độ cứng vững. Thép cường độ cao được ưa chuộng nhờ khả năng chịu lực va đập tuyệt vời, giúp bảo vệ hành khách trong trường hợp xảy ra tai nạn. Quá trình sản xuất khung sườn thường sử dụng kỹ thuật dập và hàn chính xác để tạo ra một cấu trúc liền khối, không có kẽ hở, giúp tăng cường độ bền và khả năng chống xoắn. Đối với các dòng xe cao cấp, vật liệu composite hoặc sợi carbon cũng có thể được sử dụng để tối ưu hóa trọng lượng và độ cứng, góp phần nâng cao hiệu suất vận hành của xe.

<>Xem Thêm Bài Viết:<>

Tấm vỏ ngoài và tấm ốp nội thất

Tấm vỏ ngoài của cánh cửa xe ô tô là lớp tiếp xúc trực tiếp với môi trường bên ngoài. Nó không chỉ đóng vai trò bảo vệ các bộ phận bên trong khỏi bụi bẩn, nước và các yếu tố thời tiết mà còn là yếu tố thẩm mỹ quan trọng, góp phần tạo nên vẻ đẹp và phong cách của chiếc xe. Tấm vỏ ngoài thường được làm từ thép hoặc hợp kim nhôm, được dập theo khuôn mẫu với độ chính xác cao để đảm bảo bề mặt nhẵn mịn và khí động học. Sau khi dập, tấm vỏ sẽ trải qua quy trình sơn nhiều lớp phức tạp, bao gồm lớp sơn lót, lớp sơn màu và lớp sơn bóng, nhằm tăng cường khả năng chống ăn mòn, trầy xước và mang lại màu sắc bền đẹp.

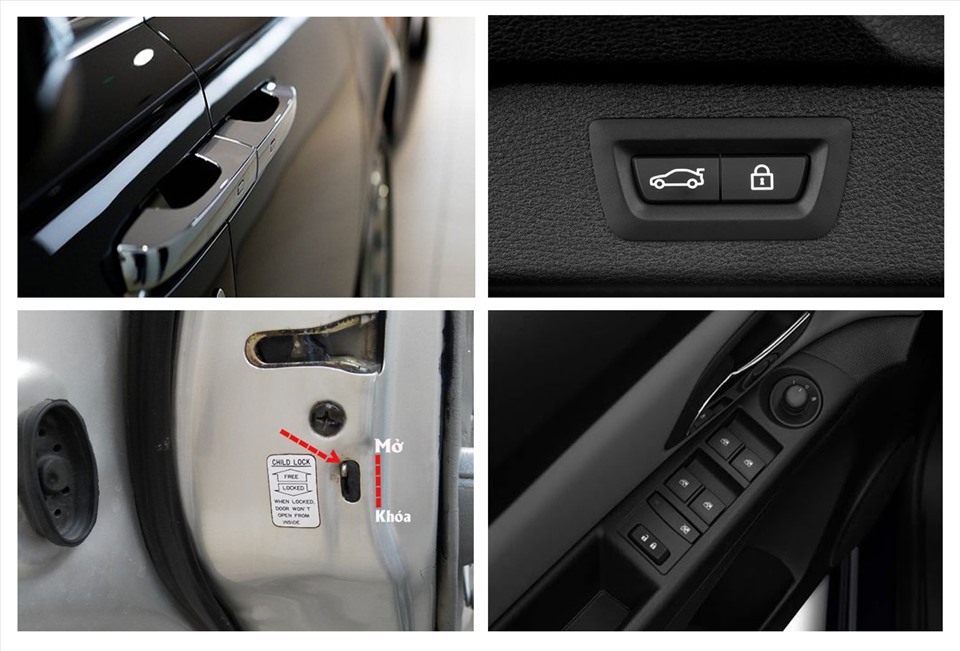

Ngược lại, tấm ốp nội thất là lớp bên trong cánh cửa, hướng về phía khoang lái. Lớp này không chỉ mang lại vẻ đẹp sang trọng cho nội thất xe mà còn tích hợp nhiều chức năng tiện ích. Tấm ốp nội thất thường được làm từ nhựa cao cấp, bọc da, vải nỉ hoặc các vật liệu mềm mại khác, tạo cảm giác thoải mái khi tiếp xúc. Trên tấm ốp này, các chi tiết như tay nắm mở cửa, nút điều khiển kính điện, công tắc khóa cửa trung tâm, loa âm thanh, hộc để đồ và đèn chiếu sáng nội thất được bố trí một cách khoa học và tiện lợi. Việc thiết kế và lắp ráp tấm ốp nội thất đòi hỏi sự tỉ mỉ để đảm bảo tất cả các chức năng hoạt động trơn tru và mang lại trải nghiệm tốt nhất cho người dùng.

Cơ cấu bản lề và chốt khóa

Bản lề là bộ phận cho phép cánh cửa mở ra và đóng lại một cách linh hoạt. Thường được làm từ thép đúc hoặc hợp kim cường độ cao, bản lề phải có khả năng chịu đựng trọng lượng lớn của cánh cửa và lực tác động trong quá trình sử dụng hàng ngày. Thiết kế bản lề hiện đại thường bao gồm một cơ cấu giữ để cánh cửa có thể đứng yên ở một số góc mở nhất định, ngăn không cho cửa tự động đóng lại hoặc mở quá rộng. Độ bền và khả năng chống mài mòn của bản lề là yếu tố quan trọng để đảm bảo cánh cửa hoạt động trơn tru trong suốt vòng đời của xe.

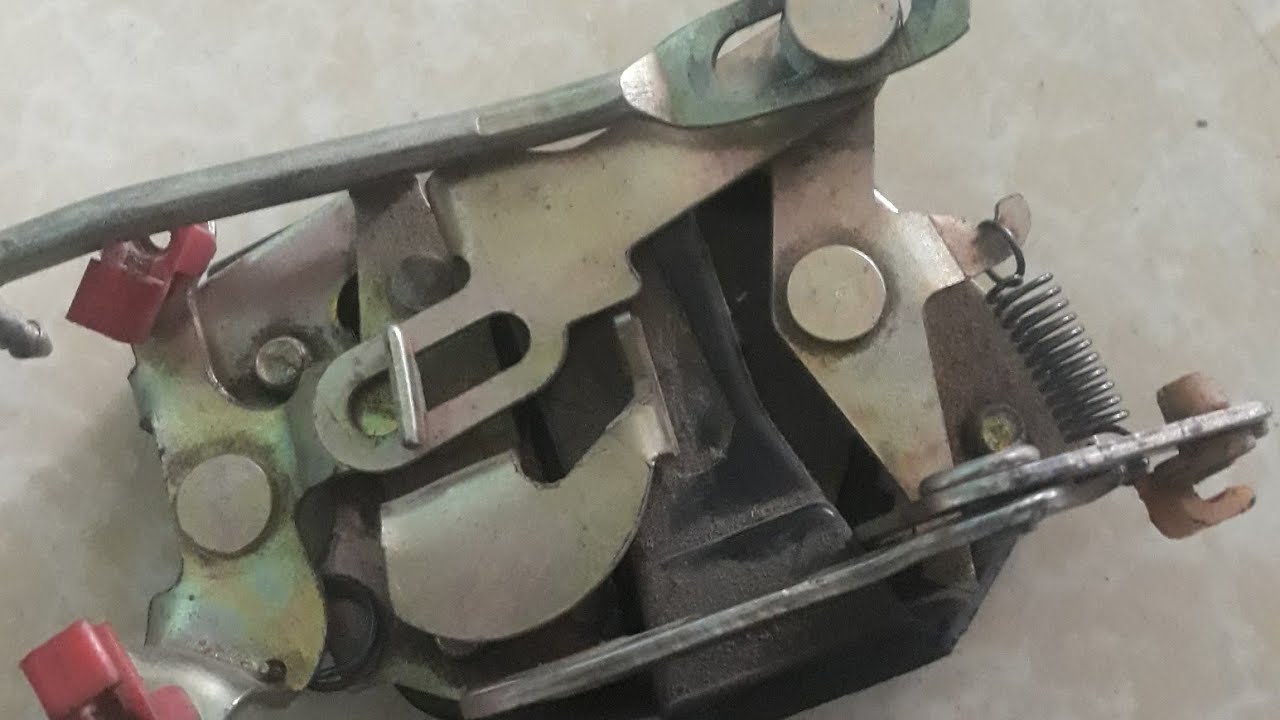

Chốt khóa là một trong những hệ thống an toàn quan trọng nhất của cánh cửa. Nó đảm bảo rằng cánh cửa được đóng chặt khi xe đang di chuyển và ngăn chặn việc mở cửa trái phép từ bên ngoài. Hệ thống chốt khóa hiện đại bao gồm nhiều cơ cấu phức tạp như chốt chính, chốt phụ và cơ cấu khóa an toàn trẻ em. Chốt khóa thường được làm từ thép cứng, có khả năng chống phá hoại. Với sự phát triển của công nghệ, các hệ thống khóa thông minh như khóa điều khiển từ xa, khóa không chìa (keyless entry) và khóa trung tâm tự động đã trở thành tiêu chuẩn trên nhiều dòng xe, tăng cường sự tiện lợi và an ninh. Khi khóa cửa, chốt sẽ ăn khớp chắc chắn vào phần thân xe, giữ chặt cánh cửa, đảm bảo an toàn tối đa cho người ngồi bên trong.

Kính cửa và cơ cấu nâng hạ

Kính cửa là một bộ phận không thể thiếu, cung cấp tầm nhìn ra bên ngoài và góp phần vào việc cách âm, cách nhiệt cho khoang cabin. Hầu hết các loại kính cửa xe ô tô hiện nay đều là kính an toàn, thường là kính cường lực hoặc kính nhiều lớp (laminated glass). Kính cường lực được xử lý nhiệt đặc biệt để khi vỡ sẽ thành các mảnh nhỏ, ít gây sát thương. Kính nhiều lớp gồm hai hoặc nhiều lớp kính được gắn kết với nhau bằng một lớp nhựa PVB ở giữa, giúp kính không bị vỡ vụn khi bị tác động mạnh, tăng cường an toàn và cách âm.

Cơ cấu nâng hạ kính cửa cho phép người dùng điều chỉnh vị trí của kính. Trước đây, hệ thống này chủ yếu là tay quay cơ học. Tuy nhiên, ngày nay, cơ cấu nâng hạ điện tử đã trở thành tiêu chuẩn. Hệ thống này bao gồm một motor điện nhỏ, các bánh răng và ray trượt, giúp kính di chuyển lên xuống một cách êm ái và tự động chỉ bằng một nút bấm. Một số hệ thống còn tích hợp tính năng chống kẹt, tự động dừng hoặc hạ kính khi gặp vật cản, đảm bảo an toàn cho hành khách, đặc biệt là trẻ em.

Hệ thống cách âm và cách nhiệt

Hệ thống cách âm và cách nhiệt là yếu tố quan trọng ảnh hưởng đến sự thoải mái của người ngồi trong xe. Để giảm thiểu tiếng ồn từ bên ngoài như tiếng động cơ, tiếng lốp xe, tiếng gió, và giữ cho nhiệt độ trong xe ổn định, các nhà sản xuất sử dụng nhiều loại vật liệu cách âm và cách nhiệt khác nhau bên trong cấu tạo cánh cửa xe ô tô. Các vật liệu này bao gồm tấm bitumen (nhựa đường) có khả năng hấp thụ rung động, các lớp foam (bọt biển) mật độ cao, và sợi nỉ đặc biệt. Chúng được dán vào các khoang trống bên trong cánh cửa, giữa tấm vỏ ngoài và tấm ốp nội thất. Việc bố trí các vật liệu này một cách khoa học giúp tạo ra một rào cản hiệu quả chống lại tiếng ồn và sự truyền nhiệt, mang lại một không gian cabin yên tĩnh và dễ chịu, đặc biệt quan trọng khi xe di chuyển trên những quãng đường dài hoặc trong điều kiện giao thông đông đúc.

Dây dẫn điện và các bộ phận điện tử

Trong một chiếc xe ô tô hiện đại, cánh cửa là nơi tập trung rất nhiều hệ thống điện tử. Do đó, hệ thống dây dẫn điện và các bộ phận điện tử bên trong cánh cửa vô cùng phức tạp. Các dây dẫn này kết nối các công tắc điều khiển kính, motor nâng hạ kính, khóa cửa trung tâm, cảm biến chống kẹt, hệ thống loa, đèn chiếu sáng, và đôi khi cả bộ điều khiển gương chiếu hậu tích hợp. Tất cả các dây dẫn đều được bọc cách điện cẩn thận và đi qua các ống bảo vệ để tránh chập cháy hoặc hỏng hóc do ma sát. Các bộ phận điện tử như mô-đun điều khiển (ECU) nhỏ cũng có thể được tích hợp bên trong cánh cửa để xử lý tín hiệu từ các công tắc và điều khiển các chức năng tương ứng một cách nhanh chóng và chính xác. Sự phức tạp của hệ thống này đòi hỏi quá trình thiết kế và lắp ráp phải cực kỳ tỉ mỉ để đảm bảo mọi chức năng hoạt động ổn định và an toàn.

Thanh gia cường chống va đập bên sườn (Side-impact bars)

Một trong những yếu tố an toàn quan trọng nhất trong cấu tạo cánh cửa xe ô tô là sự hiện diện của các thanh gia cường chống va đập bên sườn (hay còn gọi là side-impact bars). Đây là những thanh thép cường độ cao hoặc hợp kim được bố trí nằm ngang hoặc chéo bên trong khung sườn cánh cửa. Mục đích chính của chúng là hấp thụ và phân tán lực tác động trong trường hợp xe bị va chạm từ bên hông. Khi có va chạm, các thanh này sẽ biến dạng có kiểm soát để hấp thụ năng lượng, giảm thiểu sự biến dạng của khoang cabin và bảo vệ hành khách khỏi bị thương nặng. Sự phát triển của vật liệu và kỹ thuật dập đã giúp các nhà sản xuất tạo ra những thanh gia cường ngày càng nhẹ hơn nhưng vẫn đảm bảo độ bền vượt trội, góp phần nâng cao đáng kể mức độ an toàn thụ động của xe.

Hệ thống túi khí bên sườn (nếu có)

Ngoài các thanh gia cường, nhiều mẫu xe hiện đại còn được trang bị hệ thống túi khí bên sườn (side airbags) tích hợp ngay trong cánh cửa hoặc cột B (trụ giữa). Túi khí bên sườn được thiết kế để bung ra rất nhanh trong tích tắc khi xe phát hiện va chạm bên hông, tạo ra một lớp đệm mềm mại giữa hành khách và cánh cửa/cột xe. Túi khí này giúp giảm thiểu chấn thương vùng đầu, ngực và xương chậu do va đập trực tiếp với các cấu trúc cứng của xe. Việc tích hợp túi khí đòi hỏi sự tính toán chính xác về không gian và cơ chế bung để đảm bảo hiệu quả tối đa mà không gây hại cho người ngồi. Sự kết hợp giữa thanh gia cường và túi khí bên sườn tạo thành một hệ thống bảo vệ đa lớp, nâng cao đáng kể khả năng sống sót của hành khách trong các vụ va chạm nghiêm trọng.

Quy trình sản xuất và lắp ráp cánh cửa xe ô tô

Quy trình sản xuất cánh cửa xe ô tô là một chuỗi các bước công nghệ cao, đòi hỏi sự chính xác tuyệt đối. Ban đầu, các tấm thép hoặc nhôm được dập định hình thành khung sườn và vỏ ngoài dưới áp lực cực lớn. Sau đó, các bộ phận này được hàn với nhau bằng robot để đảm bảo độ chính xác và độ bền cao. Tiếp theo là giai đoạn xử lý bề mặt và sơn. Đây là một quy trình nhiều bước, bao gồm làm sạch, phủ lớp chống gỉ, sơn lót, sơn màu và cuối cùng là sơn bóng, mỗi lớp đều được sấy khô ở nhiệt độ cao.

Sau khi hoàn thiện phần vỏ, cánh cửa sẽ được chuyển đến dây chuyền lắp ráp. Tại đây, các linh kiện như bản lề, chốt khóa, cơ cấu nâng hạ kính, kính cửa, hệ thống dây điện, loa, và tấm ốp nội thất được lắp đặt từng bước một. Quá trình này thường được tự động hóa phần lớn bằng robot nhưng vẫn có sự kiểm tra và can thiệp của con người ở các khâu quan trọng để đảm bảo chất lượng. Mỗi cánh cửa trước khi được lắp lên xe đều phải trải qua các bài kiểm tra nghiêm ngặt về chức năng, độ kín, độ ồn và khả năng chống nước để đảm bảo rằng sản phẩm cuối cùng đạt tiêu chuẩn cao nhất. Khách hàng có thể tìm hiểu thêm về các chi tiết kỹ thuật khác tại baba.com.vn.

Xu hướng phát triển của cấu tạo cánh cửa xe ô tô

Ngành công nghiệp ô tô không ngừng đổi mới, và cấu tạo cánh cửa xe ô tô cũng không nằm ngoài xu hướng này. Một trong những xu hướng nổi bật là việc sử dụng vật liệu nhẹ hơn nhưng vẫn đảm bảo độ bền và an toàn. Hợp kim nhôm, magie, vật liệu composite và sợi carbon đang ngày càng được ứng dụng rộng rãi để giảm trọng lượng tổng thể của xe, từ đó cải thiện hiệu suất nhiên liệu và giảm lượng khí thải.

Công nghệ an toàn cũng liên tục được nâng cấp. Ngoài các thanh gia cường và túi khí truyền thống, các hệ thống cảm biến thông minh được tích hợp vào cánh cửa để phát hiện vật cản khi mở cửa, cảnh báo va chạm bên sườn hoặc thậm chí tự động đóng/mở cửa khi phát hiện chủ xe đến gần. Thiết kế khí động học của cánh cửa cũng được tối ưu hóa để giảm lực cản của không khí, góp phần tiết kiệm nhiên liệu và giảm tiếng ồn của gió khi xe di chuyển ở tốc độ cao. Trong tương lai, cánh cửa xe ô tô có thể sẽ trở thành một phần của hệ thống kết nối thông minh, tích hợp nhiều tính năng hơn nữa, từ màn hình hiển thị tương tác đến các bộ phận có khả năng tự sửa chữa, mang lại trải nghiệm tiện nghi và an toàn chưa từng có.

Cánh cửa xe ô tô, với cấu tạo phức tạp và đa chức năng của mình, là một minh chứng rõ ràng cho sự phát triển không ngừng của ngành công nghiệp ô tô. Từ khung sườn vững chắc, các lớp vỏ ngoài và nội thất tinh xảo, đến hệ thống điện tử và an toàn tiên tiến, mỗi chi tiết trong cấu tạo cánh cửa xe ô tô

hàng acer của nước nào, tắt quảng cáo viber, icare center có tốt không, cách kết nối điện thoại redmi với máy tính

đều đóng góp vào trải nghiệm lái xe an toàn, tiện nghi và thoải mái cho người sử dụng. Việc không ngừng cải tiến vật liệu và công nghệ sẽ tiếp tục định hình tương lai của bộ phận thiết yếu này, mang lại những chiếc xe không chỉ đẹp, mà còn thông minh và an toàn hơn.
