Trong bối cảnh đô thị hóa ngày càng nhanh, việc thiết kế các bãi đỗ xe ô tô CAD hiệu quả và tối ưu trở thành yếu tố then chốt. Bản vẽ CAD không chỉ là công cụ thể hiện ý tưởng, mà còn là nền tảng để đảm bảo tính khả thi, an toàn và tiện lợi cho người sử dụng. Bài viết này sẽ đi sâu vào các khía cạnh quan trọng khi thiết kế bãi đỗ xe bằng phần mềm CAD, từ các tiêu chuẩn kỹ thuật đến những mẹo tối ưu hóa không gian, giúp bạn tạo ra những giải pháp đỗ xe bền vững và hiệu quả.
Tầm quan trọng của bản vẽ bãi đỗ xe ô tô CAD trong thiết kế hiện đại
Thiết kế bãi đỗ xe là một công việc phức tạp, đòi hỏi sự chính xác cao và cái nhìn tổng thể về không gian, luồng giao thông và các yếu tố an toàn. Trong bối cảnh này, việc sử dụng các công cụ CAD (Computer-Aided Design) trở nên không thể thiếu. Một bản vẽ bãi đỗ xe ô tô CAD chất lượng cao mang lại nhiều lợi ích vượt trội, từ việc tăng cường độ chính xác cho đến khả năng trực quan hóa dự án một cách sinh động. Nó cho phép các kiến trúc sư, kỹ sư quy hoạch dễ dàng tạo ra, chỉnh sửa và quản lý các bản vẽ kỹ thuật một cách hiệu quả hơn so với phương pháp thủ công truyền thống.
CAD giúp giảm thiểu sai sót do tính toán thủ công, tiết kiệm thời gian đáng kể trong quá trình thiết kế và sửa đổi. Hơn nữa, nó cung cấp khả năng mô phỏng và phân tích các tình huống giao thông, giúp đánh giá hiệu quả của bố cục trước khi triển khai thực tế. Nhờ vậy, các nhà thiết kế có thể đưa ra quyết định sáng suốt hơn, tối ưu hóa việc sử dụng không gian và đảm bảo tuân thủ các quy định xây dựng. Sự linh hoạt của CAD cũng cho phép dễ dàng tích hợp các thay đổi, cập nhật theo yêu cầu của dự án hoặc các tiêu chuẩn mới.
- Hợp đồng giữ xe ô tô tháng: Quy định, Mẫu và Lưu ý quan trọng
- Xe ô tô gắn nơ roadshow: Điểm nhấn marketing hiệu quả
- Xe ô tô Mitsubishi 2003: Đặc điểm và phụ kiện cần thiết
- Tiện nghi trên xe ô tô: Nâng tầm trải nghiệm di chuyển
- Xe ô tô giá từ 300 đến 400 triệu: Hướng dẫn mua
Các tiêu chuẩn và quy định cần biết khi thiết kế bãi đỗ xe ô tô CAD
Việc tuân thủ các tiêu chuẩn và quy định là điều kiện tiên quyết để đảm bảo một bãi đỗ xe ô tô CAD không chỉ đẹp mắt mà còn an toàn và tiện dụng. Mỗi quốc gia, thậm chí mỗi địa phương, có thể có những quy định riêng, nhưng nhìn chung, các tiêu chuẩn cơ bản thường xoay quanh kích thước chỗ đỗ, lối đi, độ dốc và các yếu tố an toàn cháy nổ. Hiểu rõ những quy định này giúp tránh các sai sót tốn kém và đảm bảo dự án được phê duyệt nhanh chóng.
Tiêu chuẩn kích thước chỗ đỗ xe
Kích thước chỗ đỗ xe là yếu tố quan trọng nhất. Đối với xe con thông thường, chiều dài chỗ đỗ thường dao động từ 4.75m đến 5.5m và chiều rộng từ 2.3m đến 2.5m. Tuy nhiên, cần lưu ý đến các loại xe đặc biệt như xe SUV lớn hoặc xe bán tải, chúng có thể cần không gian rộng hơn. Các tiêu chuẩn cũng quy định về chỗ đỗ dành cho người khuyết tật, thường phải có chiều rộng tối thiểu 3.5m và được bố trí gần lối vào để tiện tiếp cận. Việc tính toán đúng kích thước này trên bản vẽ bãi đỗ xe ô tô CAD sẽ đảm bảo xe có thể đỗ và di chuyển dễ dàng.
Bên cạnh đó, các chỗ đỗ xe máy cũng cần được thiết kế riêng biệt với kích thước phù hợp, thường là 2.5m x 0.8m cho mỗi xe, và phải có lối đi riêng, an toàn. Đối với các bãi đỗ xe có mái che hoặc trong hầm, chiều cao thông thủy cũng là một yếu tố cần được xem xét cẩn thận để đảm bảo xe không bị cạ trần, đặc biệt là với các loại xe có chiều cao lớn hoặc có gắn giá chở đồ trên nóc.
Tiêu chuẩn lối đi và đường dốc
Lối đi trong bãi đỗ xe cần được thiết kế đủ rộng để các phương tiện có thể di chuyển an toàn và linh hoạt. Chiều rộng lối đi một chiều thường là 3.5m, trong khi lối đi hai chiều cần tối thiểu 6m. Bán kính quay xe cũng là một thông số kỹ thuật quan trọng, đặc biệt tại các góc cua hoặc lối ra vào. Thông thường, bán kính quay tối thiểu cho xe con là khoảng 5m. Những thông số này cần được thể hiện rõ ràng và chính xác trên bản vẽ bãi đỗ xe ô tô CAD để đảm bảo khả năng vận hành trơn tru của bãi đỗ.
Đối với các bãi đỗ xe ngầm hoặc đa tầng, đường dốc là thành phần không thể thiếu. Độ dốc tối đa cho phép thường là 15% đối với đường dốc thẳng và 13% đối với đường dốc cong. Cần có đoạn chuyển tiếp giữa đường dốc và mặt phẳng để tránh tình trạng xe bị “gác bụng” hoặc “gác đầu”. Chiều rộng đường dốc cũng phải tuân thủ các quy định tương tự lối đi, đảm bảo đủ không gian cho xe lên xuống an toàn.
Tiêu chuẩn phòng cháy chữa cháy và an toàn
An toàn cháy nổ là một trong những ưu tiên hàng đầu khi thiết kế bãi đỗ xe. Các quy định về phòng cháy chữa cháy (PCCC) yêu cầu phải có đủ lối thoát hiểm, hệ thống báo cháy tự động, hệ thống chữa cháy bằng vòi phun nước (sprinkler) và các bình chữa cháy đặt ở vị trí dễ tiếp cận. Bãi đỗ xe cũng cần có hệ thống thông gió hiệu quả để loại bỏ khói và khí thải. Các vị trí đặt thiết bị PCCC, lối thoát hiểm và biển báo an toàn phải được thể hiện chi tiết trên bản vẽ bãi đỗ xe ô tô CAD.
Ngoài PCCC, các yếu tố an toàn khác như hệ thống chiếu sáng đầy đủ, biển báo chỉ dẫn rõ ràng, gương cầu lồi tại các góc khuất, và hệ thống camera giám sát cũng rất quan trọng. Việc tích hợp những yếu tố này vào thiết kế không chỉ tăng cường an ninh mà còn giúp người lái xe dễ dàng định hướng và tránh va chạm.
Các bước cơ bản để thiết kế bãi đỗ xe ô tô bằng CAD
Quá trình thiết kế một bãi đỗ xe ô tô CAD chuyên nghiệp thường tuân thủ một chuỗi các bước logic, từ khảo sát ban đầu đến hoàn thiện bản vẽ. Mỗi bước đều có vai trò quan trọng trong việc đảm bảo kết quả cuối cùng đạt yêu cầu về chức năng, thẩm mỹ và an toàn.
Phân tích mặt bằng và khảo sát địa hình
Bước đầu tiên là thu thập thông tin chi tiết về khu đất xây dựng. Điều này bao gồm việc khảo sát địa hình, đo đạc kích thước khu đất, xác định vị trí các công trình hiện có, đường vào, lối ra, và các tiện ích ngầm. Việc phân tích mặt bằng kỹ lưỡng sẽ giúp xác định những hạn chế và cơ hội của khu vực, từ đó đưa ra các giải pháp thiết kế phù hợp. Dữ liệu này sau đó sẽ được nhập vào phần mềm CAD để tạo nền tảng chính xác cho bản vẽ.
Lựa chọn loại hình bãi đỗ xe (nổi, ngầm, đa tầng)

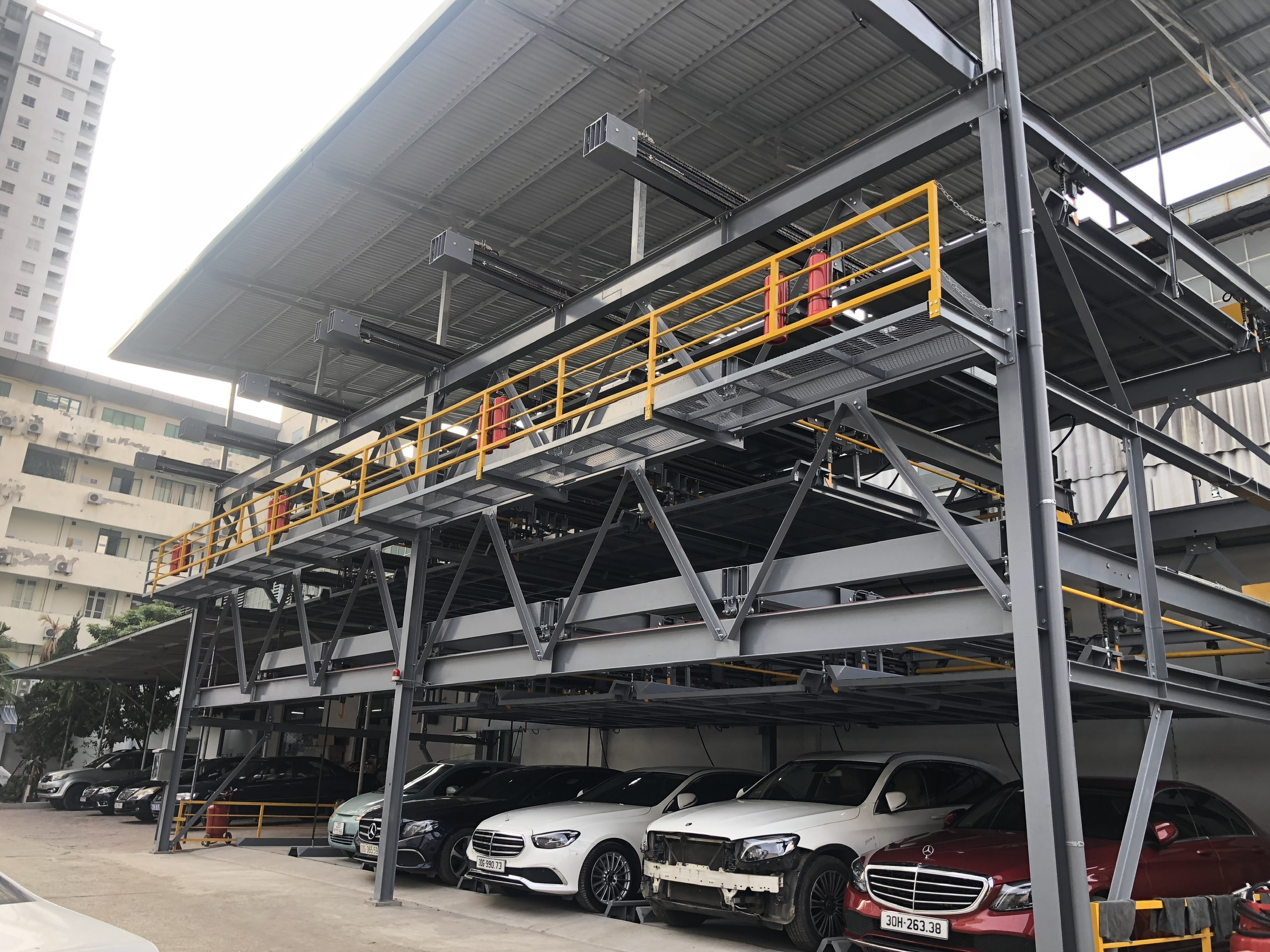

Dựa trên kết quả phân tích mặt bằng, ngân sách, và nhu cầu sử dụng, nhà thiết kế sẽ quyết định loại hình bãi đỗ xe phù hợp nhất. Bãi đỗ xe nổi (ngoài trời) thường tiết kiệm chi phí nhưng chiếm nhiều diện tích. Bãi đỗ xe ngầm giúp tiết kiệm không gian trên mặt đất nhưng phức tạp hơn về kỹ thuật và chi phí xây dựng. Bãi đỗ xe đa tầng tối ưu hóa không gian theo chiều dọc, phù hợp cho các khu vực có diện tích hạn chế. Mỗi loại hình sẽ có những yêu cầu thiết kế riêng biệt trong môi trường CAD.
Bố trí sơ đồ chỗ đỗ và lối đi

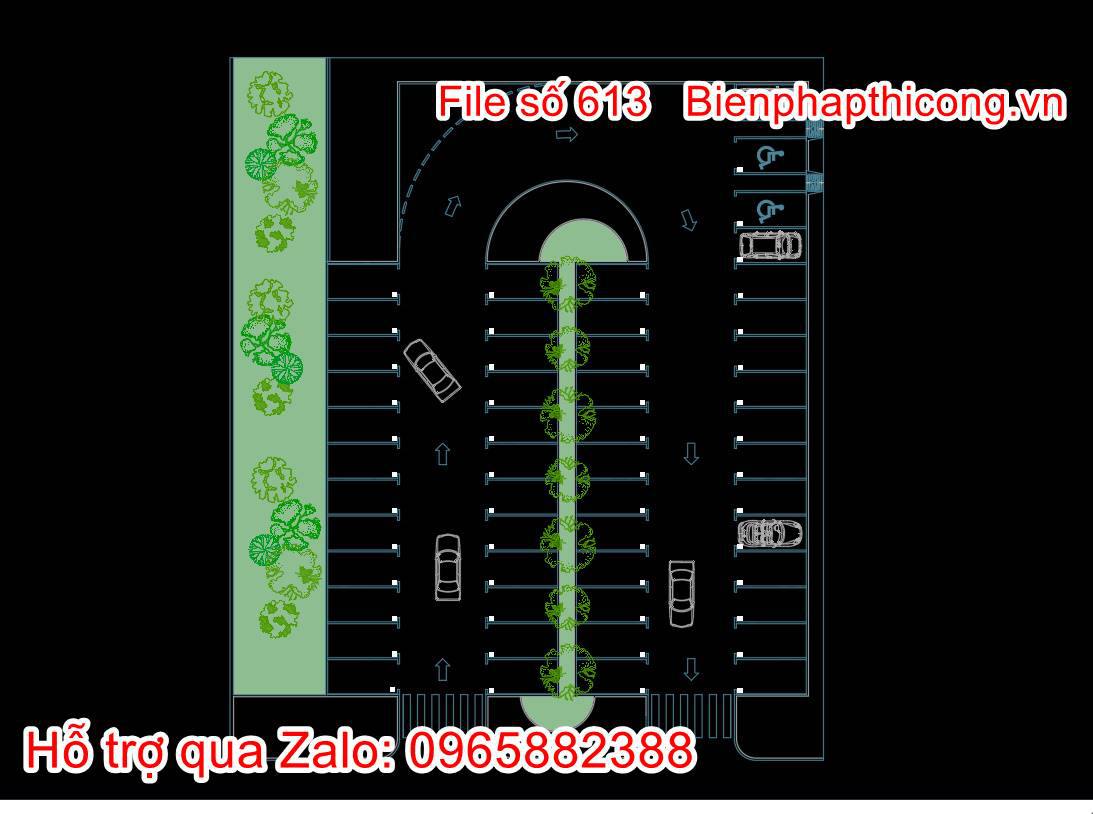

Sau khi lựa chọn loại hình, bước tiếp theo là bố trí các chỗ đỗ xe và lối đi. Cần xem xét các yếu tố như góc đỗ (song song, vuông góc, chéo), chiều rộng lối đi, và bán kính quay xe để tối đa hóa số lượng chỗ đỗ mà vẫn đảm bảo sự thuận tiện và an toàn. Phần mềm CAD cho phép thử nghiệm nhiều bố cục khác nhau một cách nhanh chóng, giúp tìm ra giải pháp tối ưu. Việc sử dụng các block CAD bãi đỗ xe ô tô tiêu chuẩn có sẵn cũng giúp đẩy nhanh quá trình này.
Thêm các yếu tố phụ trợ (biển báo, cây xanh, chiếu sáng)

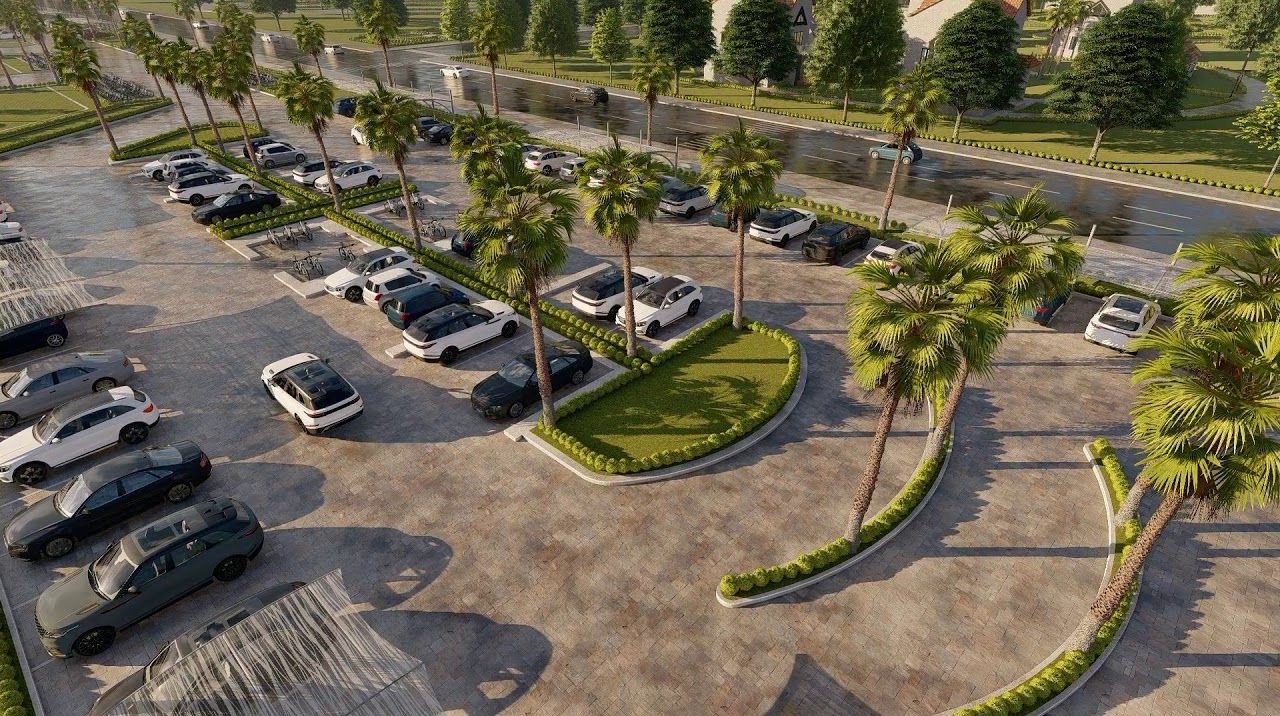

Một bãi đỗ xe ô tô CAD hoàn chỉnh không chỉ có chỗ đỗ và lối đi mà còn tích hợp các yếu tố phụ trợ quan trọng. Hệ thống biển báo chỉ dẫn rõ ràng giúp người lái dễ dàng tìm đường. Cây xanh không chỉ tạo cảnh quan mà còn giúp giảm nhiệt độ và hấp thụ bụi. Hệ thống chiếu sáng đầy đủ đảm bảo an toàn vào ban đêm. Các thiết bị an ninh như camera giám sát và hệ thống kiểm soát ra vào cũng cần được thể hiện trên bản vẽ để có cái nhìn tổng thể về dự án.
Xuất bản vẽ và kiểm tra lỗi
Khi thiết kế cơ bản đã hoàn thành, cần xuất bản vẽ ra các định dạng phù hợp (ví dụ: PDF, DWG) để chia sẻ với các bên liên quan. Trước khi xuất, việc kiểm tra kỹ lưỡng các lỗi về kích thước, chồng chéo, hoặc không tuân thủ quy định là cực kỳ quan trọng. Phần mềm CAD thường có các công cụ kiểm tra lỗi tự động giúp phát hiện và sửa chữa các vấn đề này, đảm bảo bản vẽ cuối cùng có độ chính xác cao nhất.
Các phần mềm CAD phổ biến và công cụ hỗ trợ
Để tạo ra một bản vẽ bãi đỗ xe ô tô CAD hiệu quả, việc lựa chọn phần mềm phù hợp là rất quan trọng. Hiện nay có nhiều phần mềm CAD với các tính năng chuyên biệt, từ những công cụ tổng quát đến những giải pháp chuyên sâu cho ngành xây dựng và quy hoạch.
AutoCAD: Công cụ quen thuộc
AutoCAD là một trong những phần mềm CAD phổ biến nhất và được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm cả thiết kế bãi đỗ xe. Với giao diện thân thiện và bộ công cụ mạnh mẽ, AutoCAD cho phép người dùng tạo ra các bản vẽ 2D và 3D chi tiết. Nó hỗ trợ việc vẽ các đường thẳng, đường cong, hình khối, đo đạc kích thước và quản lý các lớp (layer) của bản vẽ. Đối với việc thiết kế bãi đỗ xe, AutoCAD giúp tạo ra các sơ đồ bố trí chỗ đỗ, lối đi, và các yếu tố khác một cách chính xác. Nhiều thư viện block CAD bãi đỗ xe ô tô cũng được phát triển để tương thích với AutoCAD, giúp tăng tốc độ thiết kế.
Civil 3D và các phần mềm chuyên dụng khác
Đối với các dự án bãi đỗ xe phức tạp hơn, đặc biệt là những dự án liên quan đến địa hình, thoát nước hoặc quy hoạch tổng thể, phần mềm như Autodesk Civil 3D là lựa chọn ưu việt. Civil 3D được xây dựng trên nền tảng AutoCAD nhưng bổ sung các tính năng chuyên sâu cho kỹ thuật dân dụng, cho phép mô hình hóa địa hình (surfaces), tạo hành lang (corridors) và phân tích dòng chảy thoát nước. Điều này đặc biệt hữu ích khi thiết kế các bãi đỗ xe lớn, có độ dốc hoặc cần tích hợp với hệ thống hạ tầng xung quanh. Các phần mềm khác như Bentley MicroStation hoặc SketchUp cũng có thể được sử dụng, tùy thuộc vào sở thích và yêu cầu cụ thể của từng dự án.
Thư viện block CAD bãi đỗ xe ô tô
Một trong những công cụ hỗ trợ đắc lực nhất trong thiết kế bãi đỗ xe ô tô CAD là thư viện block CAD. Block là các đối tượng được định nghĩa sẵn, có thể được tái sử dụng nhiều lần trong một bản vẽ hoặc giữa các dự án khác nhau. Thư viện block CAD cho bãi đỗ xe thường bao gồm các hình dạng xe ô tô, xe máy, biển báo, cột đèn, cây xanh, và các ký hiệu kỹ thuật khác. Việc sử dụng block giúp tiết kiệm thời gian đáng kể, đảm bảo tính đồng nhất cho bản vẽ và giảm dung lượng file. Các block này thường có thể được tùy chỉnh về kích thước và thuộc tính để phù hợp với từng yêu cầu cụ thể của thiết kế. Bạn có thể tìm thấy các thư viện này trên các trang web chuyên về CAD hoặc tự tạo ra các block riêng của mình.
Tối ưu hóa không gian và hiệu quả cho bãi đỗ xe ô tô CAD
Việc tối ưu hóa không gian và hiệu quả là mục tiêu hàng đầu của mọi dự án thiết kế bãi đỗ xe. Một thiết kế bãi đỗ xe ô tô CAD tốt không chỉ đảm bảo đủ chỗ đỗ mà còn tạo ra một không gian tiện nghi, an toàn và dễ quản lý. Việc áp dụng các nguyên tắc thiết kế thông minh và tích hợp công nghệ có thể mang lại lợi ích đáng kể.
Sử dụng các loại chỗ đỗ linh hoạt (song song, vuông góc, chéo)
Việc kết hợp các loại chỗ đỗ khác nhau có thể giúp tận dụng tối đa diện tích. Chỗ đỗ song song phù hợp cho các khu vực hẹp hoặc dọc theo lề đường. Chỗ đỗ vuông góc tối đa hóa số lượng chỗ đỗ trong một không gian nhất định nhưng đòi hỏi lối đi rộng hơn để quay đầu. Chỗ đỗ chéo (thường là 45 hoặc 60 độ) giúp xe ra vào dễ dàng hơn, ít cần quay đầu nhưng chiếm nhiều diện tích hơn chỗ đỗ vuông góc. Việc thử nghiệm các bố cục này trên phần mềm CAD sẽ cho phép bạn tìm ra sự kết hợp hiệu quả nhất cho từng khu vực cụ thể.
Tận dụng công nghệ thông minh trong quản lý
Công nghệ đang thay đổi cách chúng ta quản lý bãi đỗ xe. Các hệ thống đỗ xe thông minh, bao gồm cảm biến chiếm chỗ, màn hình hiển thị chỗ trống, và ứng dụng đặt chỗ trực tuyến, không chỉ nâng cao trải nghiệm người dùng mà còn tối ưu hóa hiệu quả vận hành. Trong thiết kế bãi đỗ xe ô tô CAD, cần dành không gian và tích hợp các yếu tố hạ tầng cần thiết cho các hệ thống này, ví dụ như vị trí đặt cảm biến, hệ thống cáp, và các màn hình hiển thị. Một ví dụ điển hình là việc tích hợp hệ thống kiểm soát ra vào tự động, giảm thiểu nhân lực và tăng cường an ninh. Bạn có thể tìm hiểu thêm về các giải pháp quản lý bãi đỗ xe thông minh tại baba.com.vn.
Thiết kế thân thiện với môi trường
Xu hướng thiết kế bền vững ngày càng được chú trọng trong mọi lĩnh vực, và bãi đỗ xe không phải là ngoại lệ. Việc tích hợp các yếu tố thân thiện với môi trường vào bản vẽ bãi đỗ xe ô tô CAD không chỉ mang lại lợi ích cho môi trường mà còn nâng cao giá trị của dự án. Điều này bao gồm việc sử dụng vật liệu thấm nước cho bề mặt đỗ xe để giảm thiểu dòng chảy bề mặt và bổ sung nước ngầm, trồng cây xanh để tạo bóng mát và cải thiện chất lượng không khí, lắp đặt các trạm sạc xe điện, và sử dụng hệ thống chiếu sáng tiết kiệm năng lượng (LED). Các giải pháp này không chỉ thân thiện với môi trường mà còn mang lại lợi ích kinh tế dài hạn.
Những sai lầm thường gặp và cách khắc phục khi thiết kế bãi đỗ xe ô tô CAD
Ngay cả những nhà thiết kế chuyên nghiệp cũng có thể mắc phải những sai lầm khi tạo bản vẽ bãi đỗ xe ô tô CAD. Nhận diện và khắc phục chúng từ sớm là chìa khóa để đảm bảo thành công cho dự án.
Một trong những sai lầm phổ biến nhất là không tính toán đầy đủ luồng giao thông. Điều này có thể dẫn đến tắc nghẽn, khó khăn trong việc di chuyển và nguy hiểm. Giải pháp là sử dụng các công cụ mô phỏng giao thông trong CAD hoặc kiểm tra thủ công các kịch bản di chuyển của xe. Sai lầm khác là bỏ qua các yếu tố an toàn và PCCC, có thể dẫn đến rủi ro nghiêm trọng và không được cấp phép. Việc luôn tham khảo các tiêu chuẩn liên quan và kiểm tra lại danh sách (checklist) an toàn là cần thiết.
Ngoài ra, việc không tính toán đúng kích thước chỗ đỗ hoặc lối đi cũng là một lỗi thường gặp, khiến bãi đỗ xe trở nên chật chội hoặc lãng phí không gian. Hãy luôn tuân thủ các tiêu chuẩn kích thước đã được quy định và sử dụng các block CAD bãi đỗ xe ô tô tiêu chuẩn để đảm bảo sự chính xác. Cuối cùng, việc không cập nhật các quy định mới hoặc không xem xét các nhu cầu tương lai (như trạm sạc xe điện) có thể khiến bãi đỗ xe nhanh chóng lỗi thời. Một thiết kế linh hoạt, có khả năng mở rộng hoặc thích ứng với thay đổi sẽ bền vững hơn trong dài hạn.
Tương lai của thiết kế bãi đỗ xe: Kết nối với công nghệ và bền vững
Tương lai của thiết kế bãi đỗ xe ô tô CAD sẽ không ngừng phát triển, gắn liền với sự tiến bộ của công nghệ và xu hướng bền vững. Xe tự hành, xe điện, và các hệ thống quản lý thông minh sẽ định hình lại cách chúng ta hình dung và thiết kế không gian đỗ xe.
Bãi đỗ xe thông minh sẽ trở nên phổ biến hơn, với khả năng tự động hướng dẫn xe đến chỗ trống, tích hợp sạc không dây cho xe điện và thậm chí có thể di chuyển xe tự động vào chỗ đỗ. Điều này đòi hỏi các bản vẽ CAD phải tính đến hạ tầng công nghệ phức tạp hơn, từ hệ thống cảm biến, camera đến các đường dây mạng và nguồn điện. Các nhà thiết kế sẽ cần cập nhật kiến thức liên tục về các công nghệ mới để tích hợp chúng một cách hiệu quả vào bản vẽ.
Bên cạnh công nghệ, tính bền vững và môi trường cũng sẽ là trọng tâm. Bãi đỗ xe không chỉ là nơi để xe mà còn có thể trở thành một phần của hệ sinh thái xanh, tích hợp các tấm pin năng lượng mặt trời, hệ thống thu gom nước mưa, và không gian xanh rộng lớn. Thiết kế bãi đỗ xe ô tô CAD sẽ cần phản ánh những xu hướng này, tạo ra các giải pháp đỗ xe không chỉ hiệu quả về mặt chức năng mà còn có trách nhiệm với môi trường và cộng đồng. Sự phát triển của các công cụ CAD 3D và BIM (Building Information Modeling) cũng sẽ giúp mô phỏng và tối ưu hóa các yếu tố này một cách toàn diện hơn.
Việc thiết kế một bãi đỗ xe ô tô CAD
cha đẻ của máy tính, đăng nhập youtube trên máy tính, ai được gọi là cha đẻ của công nghệ máy tính, driver máy in hp laserjet pro m402d
đòi hỏi sự kết hợp giữa kiến thức chuyên môn kỹ thuật, sự am hiểu về các tiêu chuẩn quy định, và khả năng ứng dụng hiệu quả các công cụ phần mềm. Một bản vẽ CAD chất lượng cao không chỉ đảm bảo tính thẩm mỹ, mà còn tối ưu hóa công năng, an toàn và tiện lợi cho người sử dụng. Hy vọng bài viết này đã cung cấp những thông tin hữu ích, giúp bạn tự tin hơn trong việc triển khai các dự án thiết kế bãi đỗ xe, góp phần tạo nên những không gian đô thị văn minh và hiện đại.
